VENTILAZIONE ESTIVA

[1]

[2]

[1] Pale a profilo aerodinamico: realizzate in

alluminio estruso dotate di alette (winglets) che

diminuiscono la resistenza indotta dai vortici di

estremità. [2] Copertura motore.

VERSIONI DISPONIBILI

• 5 modelli, caratterizzati da pale di diametro da 300, 400, 500, 600 e 700 cm.

CARATTERISTICHE TECNICHE

•Pale in alluminio estruso (disponibili con trattamento di verniciatura a liquido su

richiesta), raggiungono elevati valori di efficienza e assicurano livelli di emissione

sonora particolarmente contenuti grazie al sofisticato profilo aerodinamico NACA,

frutto di approfondite analisi condotte con tecniche CFD (Computational Fluid

Dynamics), ed all’abbinamento ad alette (winglets), che diminuiscono la resistenza

indotta causata dai vortici di estremità.

•Motori trifase EC (brushless), progettati per coniugare elevate prestazioni, consumi

proporzionalmente ridotti ed ampi range di regolazione in velocità, vantano un

elevato (IP65) grado di protezione alle polveri e all’acqua, che li rende perfettamente

compatibili con l’impiego anche nelle condizioni particolarmente gravose tipiche di

numerosi ambienti industriali. Possibilità di regolazione in velocità da remoto mediante

potenziometro (segnale 0-10V) o centralina VORT T (opzionali).

•Elettronica di comando e potenza alloggiata nella fusione in alluminio dei coperchi

motore, a garanzia di un’adeguata tenuta all’acqua e alla polvere, ne gestisce

l’alimentazione e ne controlla il funzionamento, consentendone la modulazione fine in

base alle esigenze del momento.

•Completa di filtri EMI/EMC, per prevenire i rischi connessi a possibili disturbi

elettromagnetici, l’elettronica dei NORDIK HVLS SUPER BLADE comprende:

• un bus di comunicazione modbus RTU 485 isolato, che consente l’integrazione del

ventilatore in un BMS – Building Management System;

• un ingresso analogico isolato, per la regolazione della velocità del ventilatore attraverso

un potenziometro esterno o altro dispositivo funzionante con segnale 0-10 V;

• I sistemi di sicurezza integrati nell’elettronica includono la protezione da sovracorrenti,

cortocircuiti, sovratemperature, sovratensioni e sottotensioni; un led esterno, con

sistema di accensione codificato, segnala eventuali anomalie di funzionamento.

•Kit in lamiera di acciaio per l’installazione a soffitto comprendente palo di sostegno,

coppia di staffe e relativa minuteria metallica, progettato per assicurare il corretto e

robusto fissaggio dell’apparecchio al soffitto di destinazione nelle più comuni modalità

installative.

• Grado di protezione da polveri e acqua: IP65.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NB: SONO DISPONIBILI SU RICHIESTA GLI STESSI MODELLI CON ASTE DA 3

METRI.

616

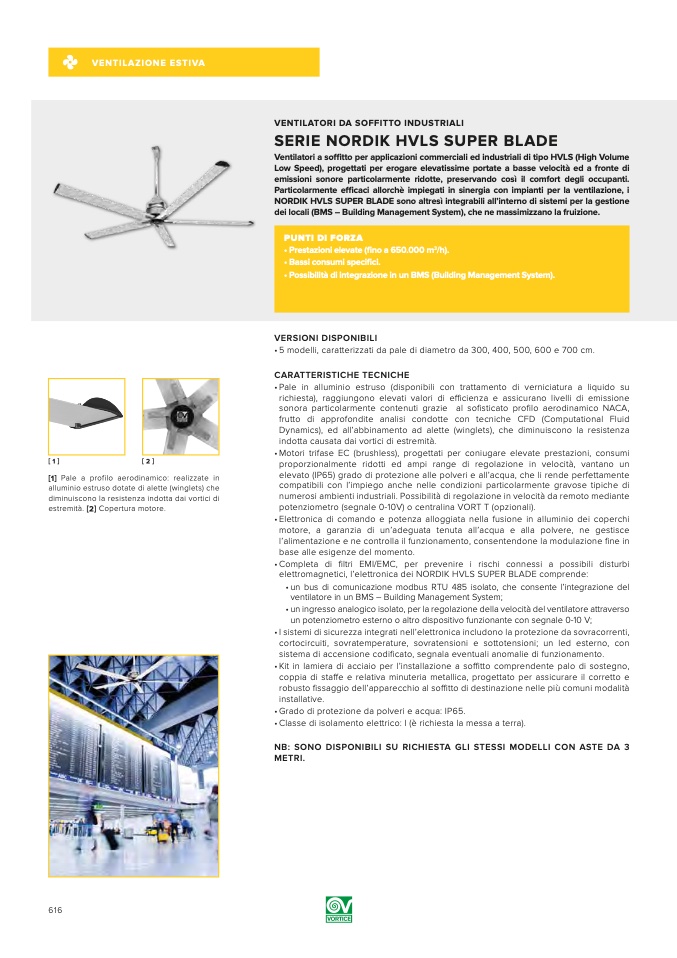

VENTILATORI DA SOFFITTO INDUSTRIALI

SERIE NORDIK HVLS SUPER BLADE

Ventilatori a soffitto per applicazioni commerciali ed industriali di tipo HVLS (High Volume

Low Speed), progettati per erogare elevatissime portate a basse velocità ed a fronte di

emissioni sonore particolarmente ridotte, preservando così il comfort degli occupanti.

Particolarmente efficaci allorchè impiegati in sinergia con impianti per la ventilazione, i

NORDIK HVLS SUPER BLADE sono altresì integrabili all’interno di sistemi per la gestione

dei locali (BMS – Building Management System), che ne massimizzano la fruizione.

PUNTI DI FORZA

• Prestazioni elevate (fino a 650.000 m

3

/h).

• Bassi consumi specifici.

• Possibilità di integrazione in un BMS (Building Management System).
