A

VENTILAZIONE RESIDENZIALE

[1]

[2]

[3]

[4]

[1] Installazione a parete. [2] Installazione a

vetro con schermo antiluce. [3] Installazione

a vetro. [4] Versioni VARIO PULL CORD, con

comando manuale di apertura/chiusura delle

alette.

VERSIONI DISPONIBILI

• 7 modelli, di diametro nominale compreso tra 150 e 300 mm, in versione monodirezionale

e reversibile, azionati da motori a bronzine ed a cuscinetti ed alette di chiusura ad

azionamento manuale e automatico.

CARATTERISTICHE TECNICHE

•Costruzione in resina plastica (ABS) bianca resistente agli urti e all’invecchiamento

riconducibile all’esposizione al sole (“UV resistant”).

• Motori termicamente protetti, con alberi montati su bronzine con colletto autocentranti

e autolubrificanti, per privilegiare le ridotte emissioni sonore, o su cuscinetti a sfere

(modelli LL), per garantire il prolungato (almeno 30.000 h) servizio continuo alla

temperatura massima di targa. Possibilità di regolazione in velocità mediante dispositivi

accessori Vortice. Possibilità di invertire (modelli R) il senso di rotazione per realizzare

la doppia funzione di estrazione dell’aria viziata ed immissione di aria di rinnovo nel

locale di destinazione.

•Giranti assiali stampate in resina plastica resistente agli agenti aggressivi con pale

sagomate a sciabola per abbinare elevate prestazioni a basse emissioni sonore.

• Alette di chiusura del condotto di scarico per prevenire l’ingresso di aria e cattivi odori

ad apparecchio spento, ad azionamento automatico dei modelli A.

• Possibilità di abbinamento a timer e sensori esterni (opzionali), di temperatura, umidità

relativa, fumo e presenza.

• Prestazioni e sicurezza certificate da ente terzo (¥).

• Grado di protezione da polveri e acqua: IPX4 (adatto all'installazione Zona 1).

• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

56

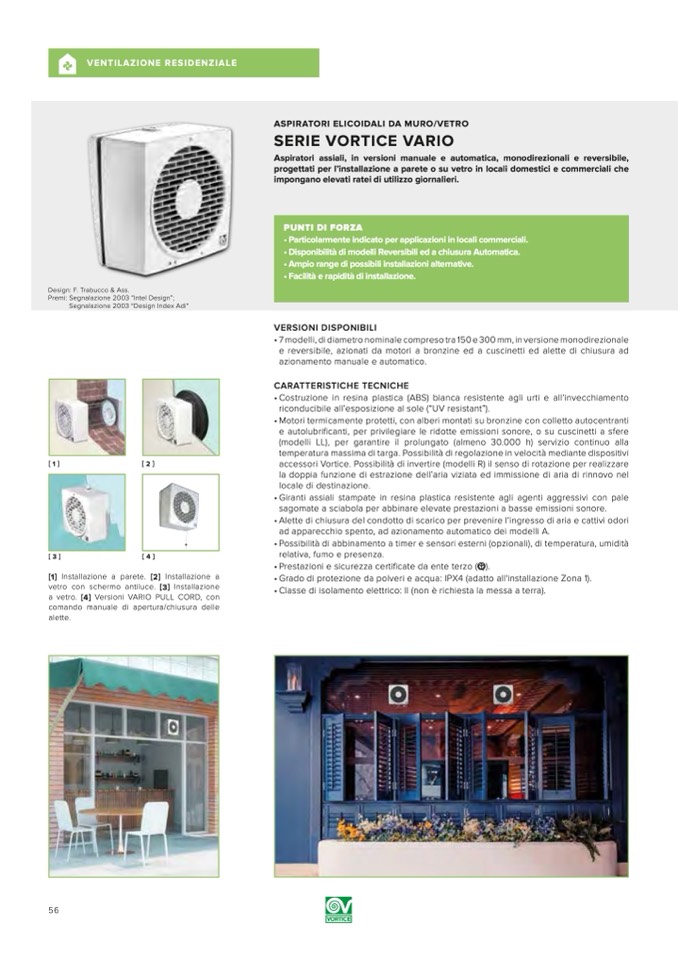

ASPIRATORI ELICOIDALI DA MURO/VETRO

SERIE VORTICE VARIO

Aspiratori assiali, in versioni manuale e automatica, monodirezionali e reversibile,

progettati per l’installazione a parete o su vetro in locali domestici e commerciali che

impongano elevati ratei di utilizzo giornalieri.

PUNTI DI FORZA

• Particolarmente indicato per applicazioni in locali commerciali.

• Disponibilità di modelli Reversibili ed a chiusura Automatica.

• Ampio range di possibili installazioni alternative.

• Facilità e rapidità di installazione.

Design: F. Trabucco & Ass.

Premi: Segnalazione 2003 “Intel Design”;

Segnalazione 2003 “Design Index Adi”
