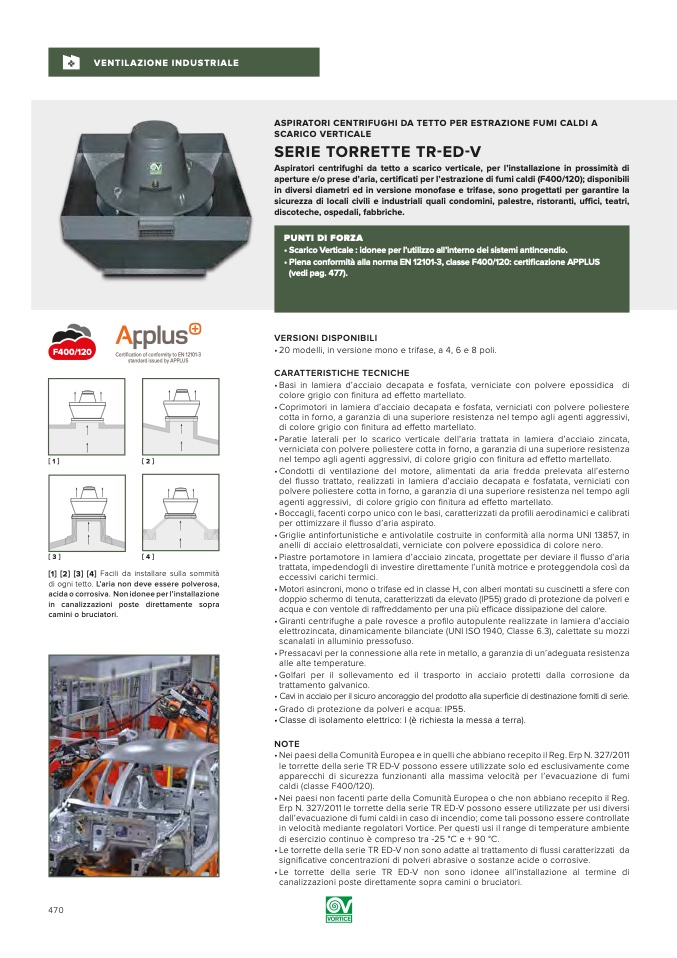

VENTILAZIONE INDUSTRIALE

F400/120

Certification of conformity to EN 12101-3

standard issued by APPLUS

VERSIONI DISPONIBILI

• 20 modelli, in versione mono e trifase, a 4, 6 e 8 poli.

CARATTERISTICHE TECNICHE

•Basi in lamiera d’acciaio decapata e fosfata, verniciate con polvere epossidica di

colore grigio con finitura ad effetto martellato.

•Coprimotori in lamiera d’acciaio decapata e fosfata, verniciati con polvere poliestere

cotta in forno, a garanzia di una superiore resistenza nel tempo agli agenti aggressivi,

di colore grigio con finitura ad effetto martellato.

•Paratie laterali per lo scarico verticale dell’aria trattata in lamiera d’acciaio zincata,

verniciata con polvere poliestere cotta in forno, a garanzia di una superiore resistenza

nel tempo agli agenti aggressivi, di colore grigio con finitura ad effetto martellato.

•Condotti di ventilazione del motore, alimentati da aria fredda prelevata all’esterno

del flusso trattato, realizzati in lamiera d’acciaio decapata e fosfatata, verniciati con

polvere poliestere cotta in forno, a garanzia di una superiore resistenza nel tempo agli

agenti aggressivi, di colore grigio con finitura ad effetto martellato.

• Boccagli, facenti corpo unico con le basi, caratterizzati da profili aerodinamici e calibrati

per ottimizzare il flusso d’aria aspirato.

• Griglie antinfortunistiche e antivolatile costruite in conformità alla norma UNI 13857, in

anelli di acciaio elettrosaldati, verniciate con polvere epossidica di colore nero.

• Piastre portamotore in lamiera d’acciaio zincata, progettate per deviare il flusso d’aria

trattata, impedendogli di investire direttamente l’unità motrice e proteggendola così da

eccessivi carichi termici.

• Motori asincroni, mono o trifase ed in classe H, con alberi montati su cuscinetti a sfere con

doppio schermo di tenuta, caratterizzati da elevato (IP55) grado di protezione da polveri e

acqua e con ventole di raffreddamento per una più efficace dissipazione del calore.

• Giranti centrifughe a pale rovesce a profilo autopulente realizzate in lamiera d’acciaio

elettrozincata, dinamicamente bilanciate (UNI ISO 1940, Classe 6.3), calettate su mozzi

scanalati in alluminio pressofuso.

• Pressacavi per la connessione alla rete in metallo, a garanzia di un’adeguata resistenza

alle alte temperature.

•Golfari per il sollevamento ed il trasporto in acciaio protetti dalla corrosione da

trattamento galvanico.

• Cavi in acciaio per il sicuro ancoraggio del prodotto alla superficie di destinazione forniti di serie.

• Grado di protezione da polveri e acqua: IP55.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

• Nei paesi della Comunità Europea e in quelli che abbiano recepito il Reg. Erp N. 327/2011

le torrette della serie TR ED-V possono essere utilizzate solo ed esclusivamente come

apparecchi di sicurezza funzionanti alla massima velocità per l’evacuazione di fumi

caldi (classe F400/120).

• Nei paesi non facenti parte della Comunità Europea o che non abbiano recepito il Reg.

Erp N. 327/2011 le torrette della serie TR ED-V possono essere utilizzate per usi diversi

dall’evacuazione di fumi caldi in caso di incendio; come tali possono essere controllate

in velocità mediante regolatori Vortice. Per questi usi il range di temperature ambiente

di esercizio continuo è compreso tra -25 °C e + 90 °C.

• Le torrette della serie TR ED-V non sono adatte al trattamento di flussi caratterizzati da

significative concentrazioni di polveri abrasive o sostanze acide o corrosive.

•Le torrette della serie TR ED-V non sono idonee all’installazione al termine di

canalizzazioni poste direttamente sopra camini o bruciatori.

[1]

[2]

[3]

[4]

[1] [2] [3] [4] Facili da installare sulla sommità

di ogni tetto. L’aria non deve essere polverosa,

acida o corrosiva. Non idonee per l’installazione

in canalizzazioni poste direttamente sopra

camini o bruciatori.

470

ASPIRATORI CENTRIFUGHI DA TETTO PER ESTRAZIONE FUMI CALDI A

SCARICO VERTICALE

SERIE TORRETTE TR-ED-V

Aspiratori centrifughi da tetto a scarico verticale, per l’installazione in prossimità di

aperture e/o prese d’aria, certificati per l’estrazione di fumi caldi (F400/120); disponibili

in diversi diametri ed in versione monofase e trifase, sono progettati per garantire la

sicurezza di locali civili e industriali quali condomini, palestre, ristoranti, uffici, teatri,

discoteche, ospedali, fabbriche.

PUNTI DI FORZA

• Scarico Verticale : idonee per l’utilizzo all’interno dei sistemi antincendio.

• Piena conformità alla norma EN 12101-3, classe F400/120: certificazione APPLUS

(vedi pag. 477).
