VENTILAZIONE INDUSTRIALE

[1]

[2]

[3]

[4]

[1] Dettaglio motore. [2] [3] [4] Questi

apparecchi sono facilmente installabili sulla

sommità di ogni tetto. L’aria non deve essere

polverosa, acida o corrosiva.

VERSIONI DISPONIBILI

• 20 modelli, in versione mono e trifase, a 4, 6 e 8 poli.

CARATTERISTICHE TECNICHE

•Basi in lamiera d’acciaio decapata e fosfata, verniciate con polvere epossidica di

colore grigio con finitura ad effetto martellato.

• Coprimotore in lamiera d’acciaio decapata e fosfata, verniciati con polvere poliestere

cotta in forno, a garanzia di una superiore resistenza nel tempo agli agenti aggressivi,

di colore grigio con finitura ad effetto martellato.

• Boccagli, facenti corpo unico con le basi, caratterizzati da profili aerodinamici e calibrati

per ottimizzare il flusso d’aria aspirato.

•Griglie antinfortunistiche e antivolatili costruite in conformità alla norma UNI 13857, in

anelli di acciaio elettrosaldati, verniciate con polvere epossidica di colore nero.

• Piastre portamotore in lamiera d’acciaio zincata, progettate per deviare il flusso d’aria

trattata, impedendogli di investire direttamente l’unità motrice e proteggendola così da

eccessivi carichi termici.

• Motori asincroni, mono o trifase ed in classe F o H a seconda del modello, termoprotetti

e con alberi montati su cuscinetti a sfere con doppio schermo di tenuta, caratterizzati da

elevato (IP55) grado di protezione da polveri e acqua e con ventole di raffreddamento

per una più efficace dissipazione del calore.

• Giranti centrifughe a pale rovesce a profilo autopulente realizzate in lamiera di alluminio

o d’acciaio elettrozincata, a seconda del modello, dinamicamente bilanciate (UNI ISO

1940, Classe 6.3), calettate su mozzi scanalati in alluminio pressofuso.

• Scatole cablaggi complete di pressacavi stampate in resina termoplastica.

•Golfari per il sollevamento ed il trasporto in acciaio protetti dalla corrosione da

trattamento galvanico.

•Cavi in acciaio per il sicuro ancoraggio del prodotto alla superficie di destinazione

forniti di serie.

• Grado di protezione da polveri e acqua: IP55.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

•I ventilatori montati nelle torrette della serie TR E sono conformi al Reg. ErP

N. 327/2011/UE.

•Le torrette della serie TR E non sono adatte al trattamento di flussi caratterizzati da

significative concentrazioni di polveri abrasive o sostanze acide o corrosive.

446

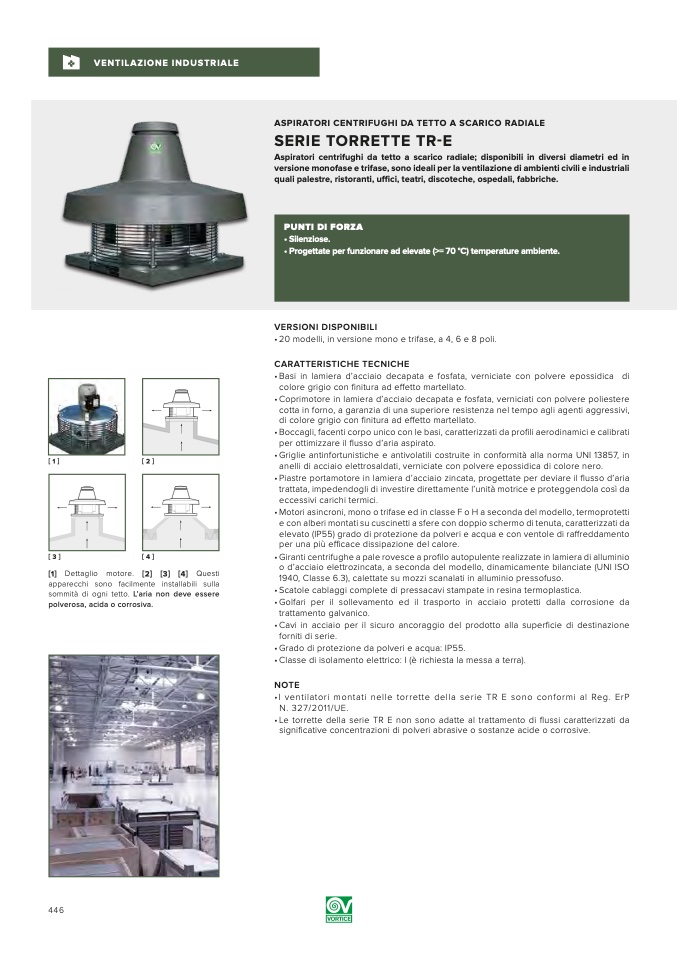

ASPIRATORI CENTRIFUGHI DA TETTO A SCARICO RADIALE

SERIE TORRETTE TR-E

Aspiratori centrifughi da tetto a scarico radiale; disponibili in diversi diametri ed in

versione monofase e trifase, sono ideali per la ventilazione di ambienti civili e industriali

quali palestre, ristoranti, uffici, teatri, discoteche, ospedali, fabbriche.

PUNTI DI FORZA

• Silenziose.

• Progettate per funzionare ad elevate (>= 70 °C) temperature ambiente.
