VENTILAZIONE INDUSTRIALE

[1]

[2]

[3]

[4]

[1] Vista frontale. [2] [3] [4] Questi apparecchi

sono facilmente installabili sulla sommità di ogni

tetto. L’aria non deve essere polverosa, acida

o corrosiva.

VERSIONI DISPONIBILI

• 15 modelli, in versione mono e trifase, a 4, 6 e 8 poli.

CARATTERISTICHE TECNICHE

•Coprimotore e basi in lamiera d’acciaio decapata e fosfata, verniciate con polvere

poliestere cotta in forno, a garanzia di una superiore resistenza nel tempo agli agenti

aggressivi, di colore grigio con finitura ad effetto martellato.

•Boccagli di aspirazione in lamiera d’acciaio zincata, calibrati per ottimizzare il flusso

d’aria.

•Griglie antinfortunistiche e antivolatili costruite in conformità alla norma UNI 13857, in

anelli di acciaio elettrosaldati, verniciate con polvere epossidica di colore nero.

• Motori asincroni termoprotetti, mono o trifase, a seconda del modello, in classe F, con

alberi montati su cuscinetti a sfere, controllabili in velocità mediante regolatori Vortice.

• Giranti centrifughe a pale rovesce a profilo autopulente realizzate in lamiera d’acciaio

zincata, dinamicamente bilanciate (UNI ISO 1940, Classe 6.3).

• Scatole cablaggi complete di pressacavi stampate in resina termoplastica.

•Golfari per il sollevamento ed il trasporto in acciaio protetti dalla corrosione da

trattamento galvanico.

•Cavi in acciaio per il sicuro ancoraggio del prodotto alla superficie di destinazione

forniti di serie.

• Grado di protezione da polveri e acqua: IP24.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

•I ventilatori montati nelle torrette della serie RF-EU sono conformi al Reg. ErP

N. 327/2011/UE.

• Le torrette della serie RF-EU non sono adatte al trattamento di flussi caratterizzati da

significative concentrazioni di polveri abrasive o sostanze acide o corrosive.

438

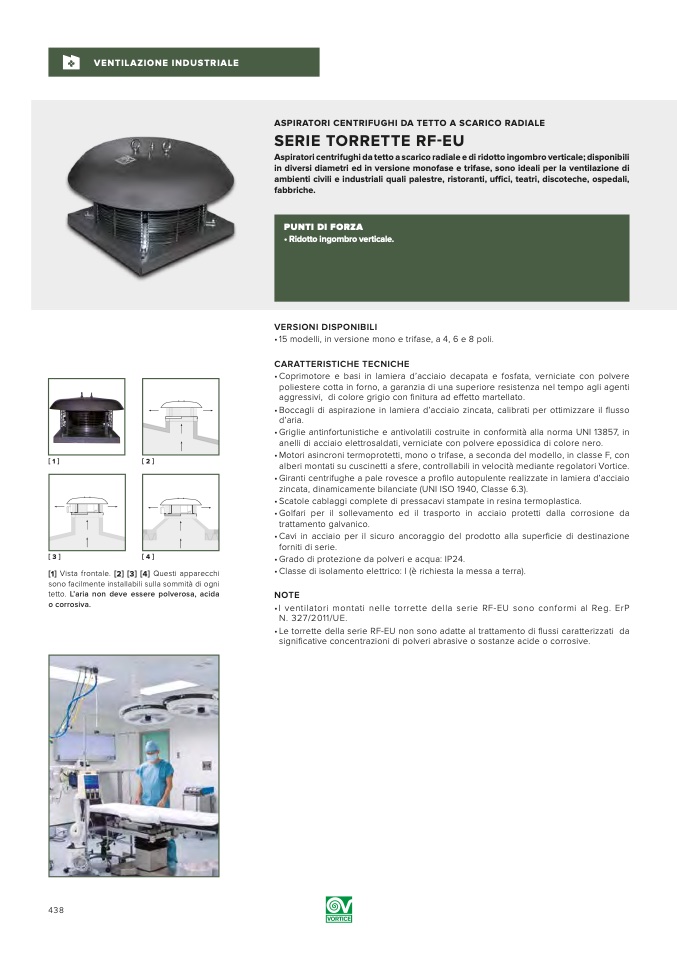

ASPIRATORI CENTRIFUGHI DA TETTO A SCARICO RADIALE

SERIE TORRETTE RF-EU

Aspiratori centrifughi da tetto a scarico radiale e di ridotto ingombro verticale; disponibili

in diversi diametri ed in versione monofase e trifase, sono ideali per la ventilazione di

ambienti civili e industriali quali palestre, ristoranti, uffici, teatri, discoteche, ospedali,

fabbriche.

PUNTI DI FORZA

• Ridotto ingombro verticale.
