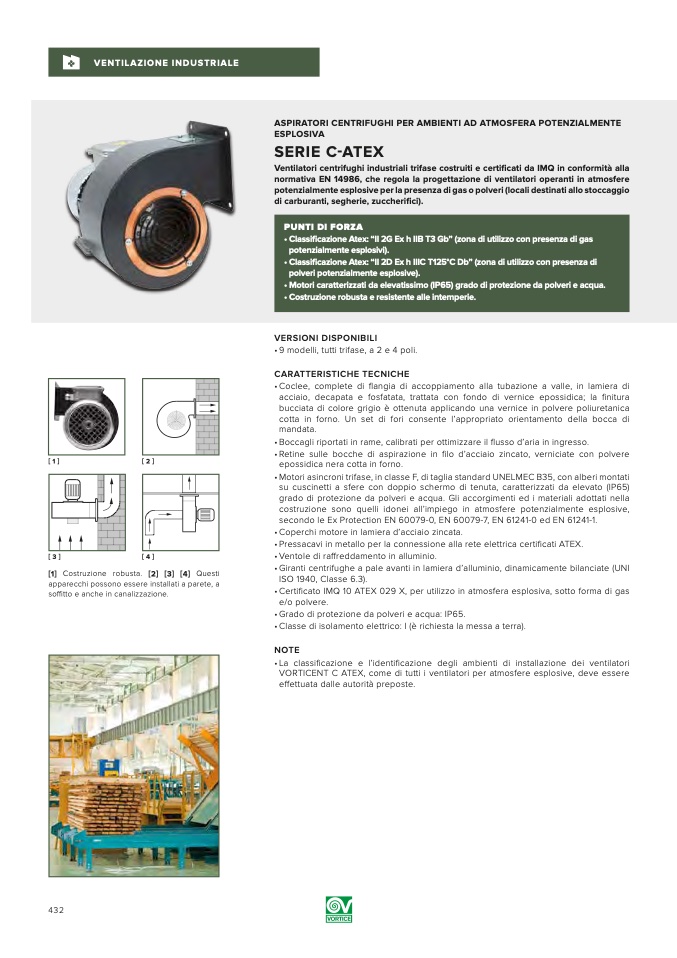

VENTILAZIONE INDUSTRIALE

[1]

[2]

[3]

[4]

[1] Costruzione robusta. [2] [3] [4] Questi

apparecchi possono essere installati a parete, a

soffitto e anche in canalizzazione.

VERSIONI DISPONIBILI

• 9 modelli, tutti trifase, a 2 e 4 poli.

CARATTERISTICHE TECNICHE

•Coclee, complete di flangia di accoppiamento alla tubazione a valle, in lamiera di

acciaio, decapata e fosfatata, trattata con fondo di vernice epossidica; la finitura

bucciata di colore grigio è ottenuta applicando una vernice in polvere poliuretanica

cotta in forno. Un set di fori consente l’appropriato orientamento della bocca di

mandata.

• Boccagli riportati in rame, calibrati per ottimizzare il flusso d’aria in ingresso.

•Retine sulle bocche di aspirazione in filo d’acciaio zincato, verniciate con polvere

epossidica nera cotta in forno.

• Motori asincroni trifase, in classe F, di taglia standard UNELMEC B35, con alberi montati

su cuscinetti a sfere con doppio schermo di tenuta, caratterizzati da elevato (IP65)

grado di protezione da polveri e acqua. Gli accorgimenti ed i materiali adottati nella

costruzione sono quelli idonei all’impiego in atmosfere potenzialmente esplosive,

secondo le Ex Protection EN 60079-0, EN 60079-7, EN 61241-0 ed EN 61241-1.

• Coperchi motore in lamiera d’acciaio zincata.

• Pressacavi in metallo per la connessione alla rete elettrica certificati ATEX.

• Ventole di raffreddamento in alluminio.

• Giranti centrifughe a pale avanti in lamiera d’alluminio, dinamicamente bilanciate (UNI

ISO 1940, Classe 6.3).

• Certificato IMQ 10 ATEX 029 X, per utilizzo in atmosfera esplosiva, sotto forma di gas

e/o polvere.

• Grado di protezione da polveri e acqua: IP65.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

•La classificazione e l’identificazione degli ambienti di installazione dei ventilatori

VORTICENT C ATEX, come di tutti i ventilatori per atmosfere esplosive, deve essere

effettuata dalle autorità preposte.

432

ASPIRATORI CENTRIFUGHI PER AMBIENTI AD ATMOSFERA POTENZIALMENTE

ESPLOSIVA

SERIE C-ATEX

Ventilatori centrifughi industriali trifase costruiti e certificati da IMQ in conformità alla

normativa EN 14986, che regola la progettazione di ventilatori operanti in atmosfere

potenzialmente esplosive per la presenza di gas o polveri (locali destinati allo stoccaggio

di carburanti, segherie, zuccherifici).

PUNTI DI FORZA

• Classificazione Atex: “II 2G Ex h IIB T3 Gb” (zona di utilizzo con presenza di gas

potenzialmente esplosivi).

• Classificazione Atex: “II 2D Ex h IIIC T125°C Db” (zona di utilizzo con presenza di

polveri potenzialmente esplosive).

• Motori caratterizzati da elevatissimo (IP65) grado di protezione da polveri e acqua.

• Costruzione robusta e resistente alle intemperie.
