VENTILAZIONE INDUSTRIALE

[1]

[2]

[3]

[4]

[1] Costruzione robusta. [2] [3] [4] Questi

ventilatori possono essere installati ove siano

presenti elevate perdite di carico. L’aria non

deve essere polverosa, acida o corrosiva.

VERSIONI DISPONIBILI

• 21 modelli, in versione mono e trifase, a 2 e 4 poli.

CARATTERISTICHE TECNICHE

•Coclee in lamiera di acciaio verniciata, con forature multiple per consentire

l’orientamento del motore in 8 posizioni alternative rispetto alla bocca di mandata e

complete di flangia di accoppiamento alla tubazione a valle.

• Boccagli, facenti corpo unico con le rispettive coclee, calibrati per ottimizzare il flusso

d’aria in ingresso.

•Motori asincroni termoprotetti, in classe F, con alberi montati su cuscinetti a sfere

con doppio schermo di tenuta, caratterizzati da elevato (IP55) grado di protezione da

polveri e acqua, controllabili in velocità mediante regolatori Vortice.

• Giranti centrifughe a pale avanti in lamiera d’acciaio zincata, dinamicamente bilanciate

(UNI ISO 1940, Classe 6.3), calettate su mozzi scanalati in alluminio pressofuso.

• Grado di protezione da polveri e acqua: IP55.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

• I ventilatori della serie VORTICENT C-E sono conformi al Reg. ErP N. 327/2011/UE.

• I ventilatori della serie VORTICENT C-E sono specificamente progettati per applicazioni

che prevedano elevate perdite di carico. Non sono adatti al trattamento di flussi

caratterizzati da significative concentrazioni di polveri abrasive o sostanze acide o

corrosive.

416

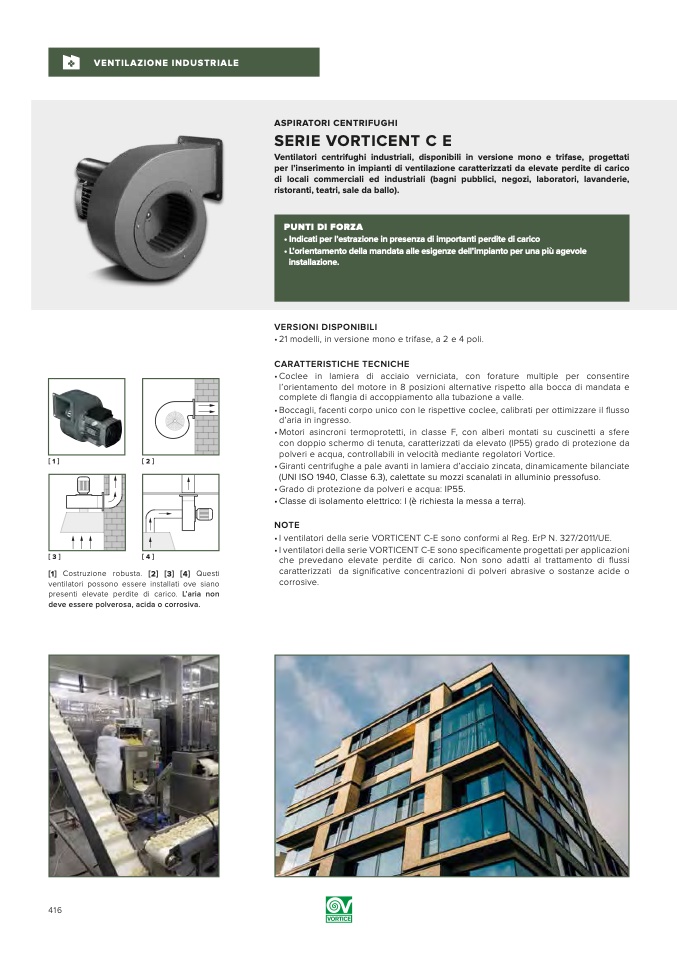

ASPIRATORI CENTRIFUGHI

SERIE VORTICENT C E

Ventilatori centrifughi industriali, disponibili in versione mono e trifase, progettati

per l’inserimento in impianti di ventilazione caratterizzati da elevate perdite di carico

di locali commerciali ed industriali (bagni pubblici, negozi, laboratori, lavanderie,

ristoranti, teatri, sale da ballo).

PUNTI DI FORZA

• Indicati per l’estrazione in presenza di importanti perdite di carico

• L’orientamento della mandata alle esigenze dell’impianto per una più agevole

installazione.
