VENTILAZIONE INDUSTRIALE

[1]

[2]

[3]

[1] Ventilatore centrifugo. [2] Staffe in lamiera

d’acciaio zincata. [3] Scatola di collegamento

elettrico facilmente accessibile.

VERSIONI DISPONIBILI

• 2 modelli, differenti per dimensioni e prestazioni.

CARATTERISTICHE TECNICHE

• Costruzione in lamiera d’acciaio zincata caratterizzata da ridotto spessore (lo sviluppo

in altezza è limitato a 295 mm nel modello 560, a 335 mm nel modello 630), per

favorirne l’installazione in locali di altezza limitata.

• Ventilatori radiali costituiti da giranti centrifughe a pale rovesce di diametro nominale

pari a 560 e 630 mm.

•Motori trifase a induzione, con alberi montati su cuscinetti a sfere, a doppia velocità

(sistema Dahlander).

• Staffe in lamiera d’acciaio zincata per installazione a soffitto fornite di serie col prodotto.

•Scatole di collegamento elettrico montate esternamente ai prodotti, facilmente

accessibili per favorire il corretto cablaggio del prodotto alla rete.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

VANTAGGI

• Grande efficacia: l’area di propagazione dei fumi di incendio viene limitata in vista della

loro rapida rimozione.

• Facilità ed economicità di installazione, in virtù dell’assenza di tubazioni e condotti.

•Ridotti consumi, fino al 40% più bassi dei tradizionali sistemi di ventilazione, grazie

all’assenza di perdite di carico riconducibili alle tubazioni.

•Inferiori costi dell’impianto elettrico, stante la possibilità di adottare generatori di

emergenza più piccoli e meno costosi.

• Flessibilità di installazione, grazie agli ingombri proporzionalmente ridotti.

•Massimizzazione delle possibilità di sfruttamento dei volumi del parcheggio, stante

l’assenza di ingombranti condutture.

NOTE

• I ventilatori della serie VORT JET-R sono conformi al Reg. ErP N. 327/2011/UE.

EVENTUALI ACCESSORI SU RICHIESTA

402

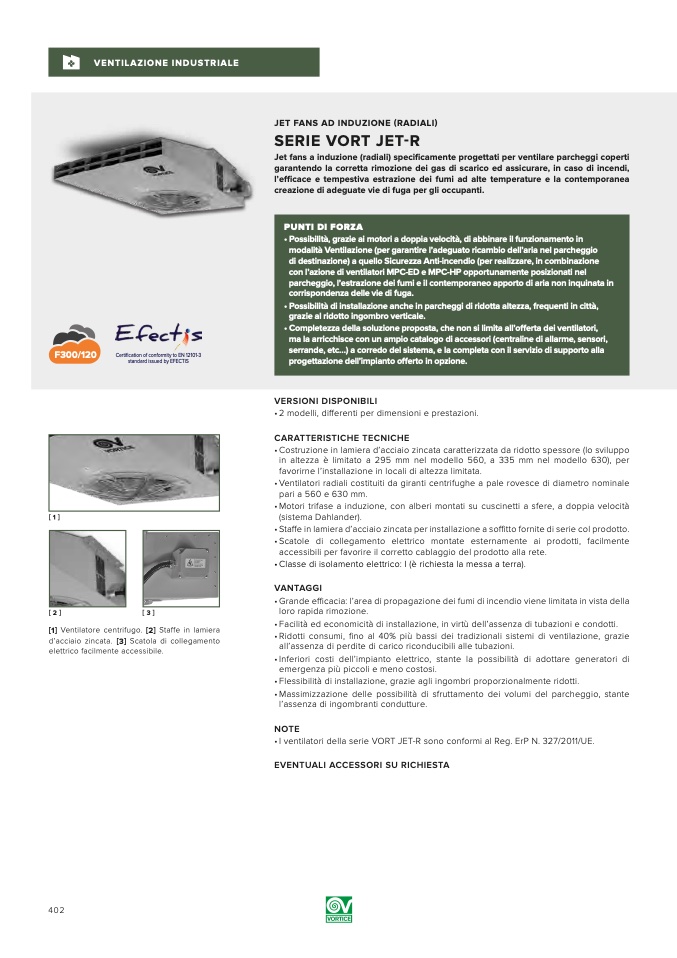

JET FANS AD INDUZIONE (RADIALI)

SERIE VORT JET-R

Jet fans a induzione (radiali) specificamente progettati per ventilare parcheggi coperti

garantendo la corretta rimozione dei gas di scarico ed assicurare, in caso di incendi,

l’efficace e tempestiva estrazione dei fumi ad alte temperature e la contemporanea

creazione di adeguate vie di fuga per gli occupanti.

PUNTI DI FORZA

• Possibilità, grazie ai motori a doppia velocità, di abbinare il funzionamento in

modalità Ventilazione (per garantire l’adeguato ricambio dell’aria nel parcheggio

di destinazione) a quello Sicurezza Anti-incendio (per realizzare, in combinazione

con l’azione di ventilatori MPC-ED e MPC-HP opportunamente posizionati nel

parcheggio, l’estrazione dei fumi e il contemporaneo apporto di aria non inquinata in

corrispondenza delle vie di fuga.

• Possibilità di installazione anche in parcheggi di ridotta altezza, frequenti in città,

grazie al ridotto ingombro verticale.

• Completezza della soluzione proposta, che non si limita all’offerta dei ventilatori,

ma la arricchisce con un ampio catalogo di accessori (centraline di allarme, sensori,

serrande, etc...) a corredo del sistema, e la completa con il servizio di supporto alla

progettazione dell’impianto offerto in opzione.

F300/120

Certification of conformity to EN 12101-3

standard issued by EFECTIS
