VENTILAZIONE INDUSTRIALE

[1]

[2]

[3]

[4]

[1] Costruzione robusta. [2] [3] [4] Questi

ventilatori possono essere installati con

scarico in condotto anche in presenza di filtri e

comunque ove siano presenti perdite di carico.

L’aria ventilata non deve essere polverosa,

acida o corrosiva.

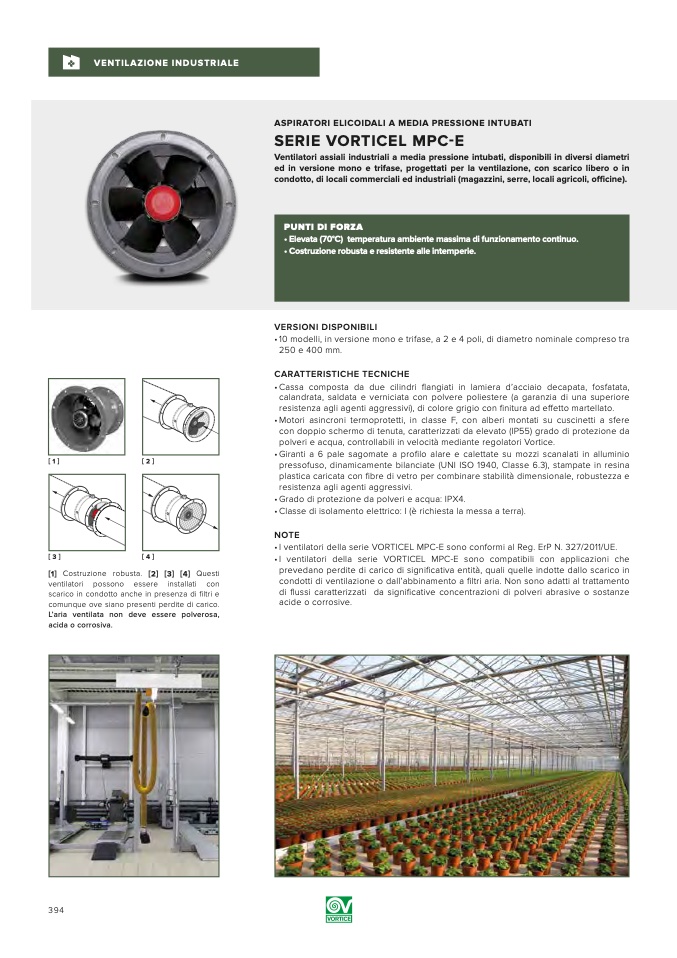

ASPIRATORI ELICOIDALI A MEDIA PRESSIONE INTUBATI

SERIE VORTICEL MPC-E

Ventilatori assiali industriali a media pressione intubati, disponibili in diversi diametri

ed in versione mono e trifase, progettati per la ventilazione, con scarico libero o in

condotto, di locali commerciali ed industriali (magazzini, serre, locali agricoli, officine).

PUNTI DI FORZA

• Elevata (70°C) temperatura ambiente massima di funzionamento continuo.

• Costruzione robusta e resistente alle intemperie.

VERSIONI DISPONIBILI

• 10 modelli, in versione mono e trifase, a 2 e 4 poli, di diametro nominale compreso tra

250 e 400 mm.

CARATTERISTICHE TECNICHE

•Cassa composta da due cilindri flangiati in lamiera d’acciaio decapata, fosfatata,

calandrata, saldata e verniciata con polvere poliestere (a garanzia di una superiore

resistenza agli agenti aggressivi), di colore grigio con finitura ad effetto martellato.

•Motori asincroni termoprotetti, in classe F, con alberi montati su cuscinetti a sfere

con doppio schermo di tenuta, caratterizzati da elevato (IP55) grado di protezione da

polveri e acqua, controllabili in velocità mediante regolatori Vortice.

•Giranti a 6 pale sagomate a profilo alare e calettate su mozzi scanalati in alluminio

pressofuso, dinamicamente bilanciate (UNI ISO 1940, Classe 6.3), stampate in resina

plastica caricata con fibre di vetro per combinare stabilità dimensionale, robustezza e

resistenza agli agenti aggressivi.

• Grado di protezione da polveri e acqua: IPX4.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

• I ventilatori della serie VORTICEL MPC-E sono conformi al Reg. ErP N. 327/2011/UE.

•I ventilatori della serie VORTICEL MPC-E sono compatibili con applicazioni che

prevedano perdite di carico di significativa entità, quali quelle indotte dallo scarico in

condotti di ventilazione o dall’abbinamento a filtri aria. Non sono adatti al trattamento

di flussi caratterizzati da significative concentrazioni di polveri abrasive o sostanze

acide o corrosive.

394
