VENTILAZIONE INDUSTRIALE

[1]

[2]

[1] Questi apparecchi sono adatti per

applicazioni che richiedono il superamento di

perdite di carico. [2] Profilo laterale.

VERSIONI DISPONIBILI

•4 modelli, in versione mono e trifase, a poli, di diametro nominale compreso tra 250

e 350 mm.

CARATTERISTICHE TECNICHE

•Pannelli a parete stampati in lamiera di acciaio decapata, fosfata e verniciata con

polvere poliestere, a garanzia di una superiore resistenza nel tempo agli agenti

aggressivi, di colore grigio con finitura ad effetto martellato.

• Telaio con boccaglio di aspirazione in lamiera d’acciaio, decapata e fosfatata, verniciata

con polvere epossidica martellata, con cottura a forno.

•Griglia di supporto e protezione antinfortunistica e antivolatile, realizzata in anelli di

acciaio elettrosaldato e verniciato con vernice epossidica nera, facilmente asportabile

per la manutenzione e pulizia, studiata per un funzionamento particolarmente

silenzioso.

•Motori asincroni ad induzione, grandezza standard UMELMEC B5, auto ventilati con

rotore montato su cuscinetti a sfere, con ventola di raffreddamento.

• Girante a profilo alare con pale sovrapposte studiate per ridurre i livelli sonori derivati

dalla turbolenza dell’aria. Pale in polipropilene (PP) indeformabile, ad alta resistenza e

ad alta stabilità dimensionale e mozzo in alluminio presso fuso.

•Temperatura di funzionamento da –25°C a 70° in continuo.

•Temperatura massima di funzionamento con fumi caldi 70°C.

• Grado di protezione da polveri e acqua: IP55.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

• I ventilatori della serie VORTICEL MP sono conformi al Reg. ErP N. 327/2011/UE.

• I ventilatori della serie VORTICEL MP sono compatibili con applicazioni che prevedano

perdite di carico di significativa entità, quali quelle indotte dallo scarico in condotti

di ventilazione o dall’abbinamento a filtri aria. Non sono adatti al trattamento di flussi

caratterizzati da significative concentrazioni di polveri abrasive o sostanze acide o

corrosive

390

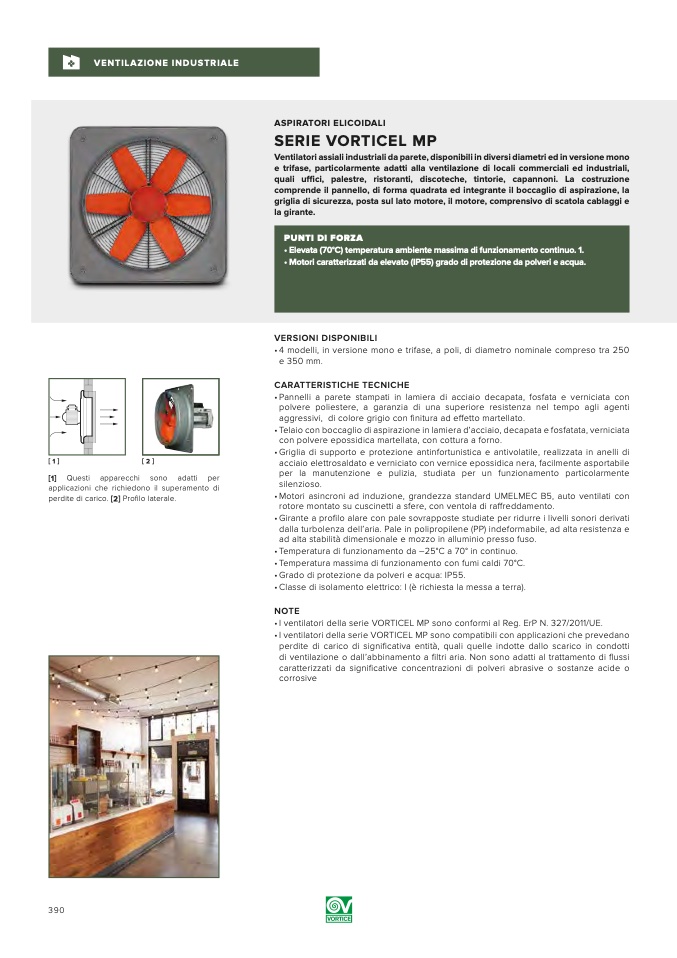

ASPIRATORI ELICOIDALI

SERIE VORTICEL MP

Ventilatori assiali industriali da parete, disponibili in diversi diametri ed in versione mono

e trifase, particolarmente adatti alla ventilazione di locali commerciali ed industriali,

quali uffici, palestre, ristoranti, discoteche, tintorie, capannoni. La costruzione

comprende il pannello, di forma quadrata ed integrante il boccaglio di aspirazione, la

griglia di sicurezza, posta sul lato motore, il motore, comprensivo di scatola cablaggi e

la girante.

PUNTI DI FORZA

• Elevata (70°C) temperatura ambiente massima di funzionamento continuo. 1.

• Motori caratterizzati da elevato (IP55) grado di protezione da polveri e acqua.
