VENTILAZIONE INDUSTRIALE

[1]

[2]

[3]

[4]

[1] Ridotto spessore. [2] [3] [4] Questi

apparecchi possono essere applicati con scarico

in condotto di ventilazione abbinati a filtri impiegati

in tutte le installazioni ove siano presenti perdite di

carico. L’aria ventilata non deve essere polverosa,

acida o corrosiva.

VERSIONI DISPONIBILI

• 19 modelli, in versione mono e trifase, a 2, 4 e 6 poli, di diametro nominale compreso

tra 250 e 630 mm.

CARATTERISTICHE TECNICHE

•Pannelli a parete stampati in lamiera di acciaio decapata, fosfata e verniciata con

polvere poliestere, a garanzia di una superiore resistenza nel tempo agli agenti

aggressivi, di colore grigio con finitura ad effetto martellato.

• Boccagli, facenti corpo unico con i pannelli a parete, a profilo allungato e calibrati per

ottimizzare il flusso d’aria.

•Griglie di protezione antinfortunistiche e antivolatili, progettate in conformità alla

norma UNI ISO 13857, integranti la funzione di supporto motore, realizzate in anelli di

acciaio elettrosaldati e verniciati con polvere epossidica nera. La facilità di rimozione

semplifica la manutenzione e la pulizia del ventilatore.

•Motori asincroni termoprotetti, in classe F, del tipo a rotore esterno per contenere

l’ingombro assiale del ventilatore, con alberi montati su cuscinetti a sfere con doppio

schermo di tenuta, caratterizzati da elevato (IP54) grado di protezione da polveri e

acqua, controllabili in velocità mediante regolatori Vortice.

• Giranti dinamicamente bilanciate (UNI ISO 1940, Classe 6.3); pale, in numero variabile

da 4 a 7, a seconda del modello, stampate in lamiera d’acciaio elettrozincata e

verniciate con polvere poliestere.

• Grado di protezione da polveri e acqua: IP54.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

• I ventilatori della serie VORTICEL A-E sono conformi al Reg. ErP N. 327/2011/UE.

• I ventilatori della serie VORTICEL A-E sono compatibili con applicazioni che prevedano

perdite di carico di significativa entità, quali quelle indotte dallo scarico in condotti di

ventilazione o dall’abbinamento a filtri aria. Non sono adatti al trattamento di flussi

caratterizzati da significative concentrazioni di polveri abrasive o sostanze acide o

corrosive.

382

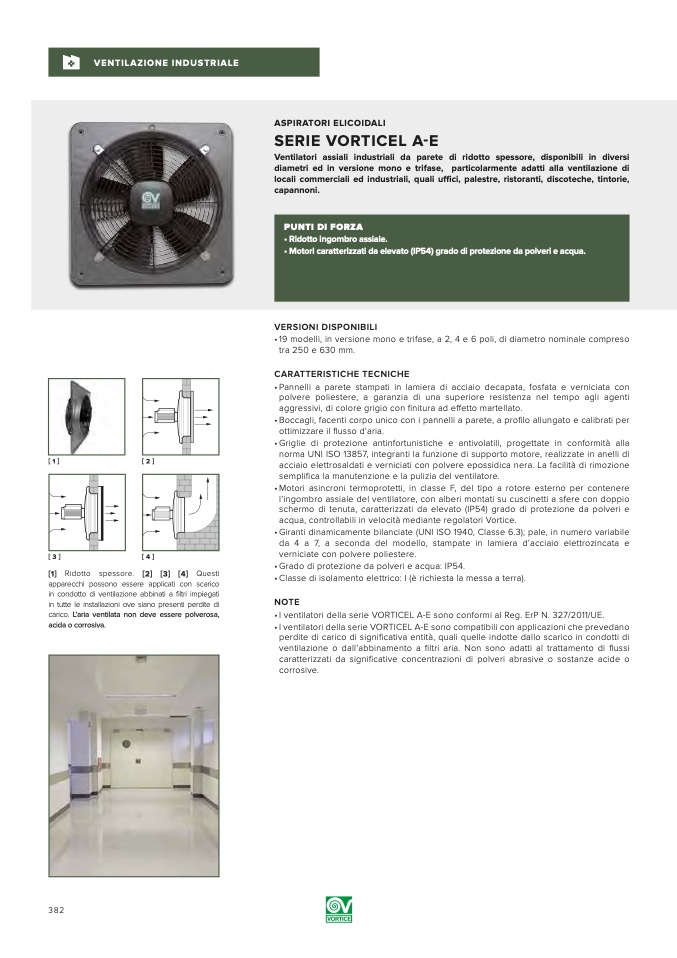

ASPIRATORI ELICOIDALI

SERIE VORTICEL A-E

Ventilatori assiali industriali da parete di ridotto spessore, disponibili in diversi

diametri ed in versione mono e trifase, particolarmente adatti alla ventilazione di

locali commerciali ed industriali, quali uffici, palestre, ristoranti, discoteche, tintorie,

capannoni.

PUNTI DI FORZA

• Ridotto ingombro assiale.

• Motori caratterizzati da elevato (IP54) grado di protezione da polveri e acqua.
