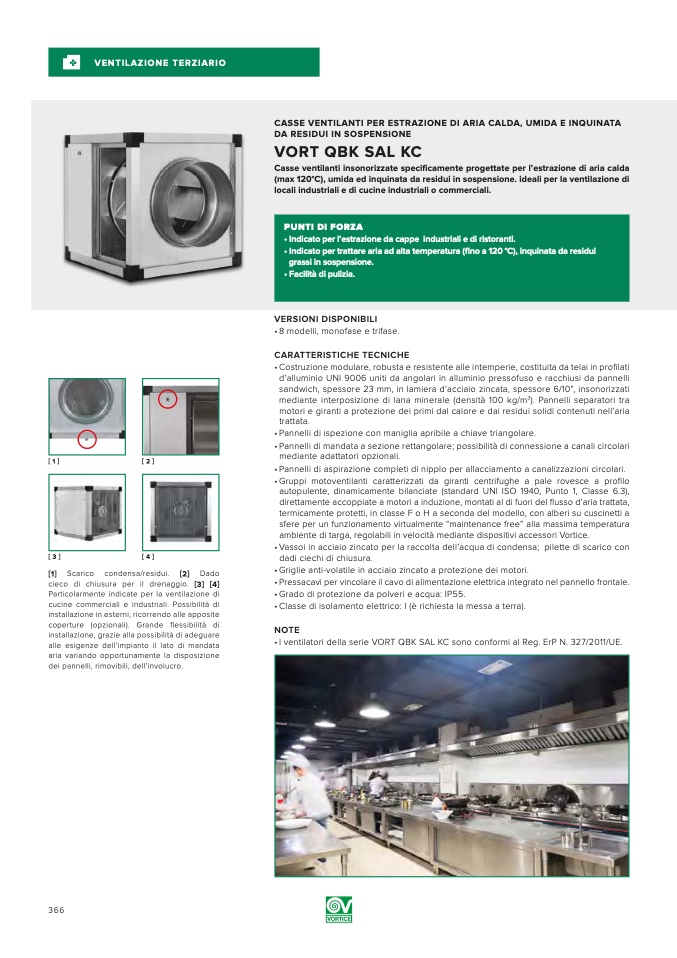

VENTILAZIONE TERZIARIO

[1]

[2]

[3]

[4]

[1] Scarico condensa/residui. [2] Dado

cieco di chiusura per il drenaggio. [3] [4]

Particolarmente indicate per la ventilazione di

cucine commerciali e industriali. Possibilità di

installazione in esterni, ricorrendo alle apposite

coperture (opzionali). Grande flessibilità di

installazione, grazie alla possibilità di adeguare

alle esigenze dell’impianto il lato di mandata

aria variando opportunamente la disposizione

dei pannelli, rimovibili, dell’involucro.

VERSIONI DISPONIBILI

• 8 modelli, monofase e trifase.

CARATTERISTICHE TECNICHE

• Costruzione modulare, robusta e resistente alle intemperie, costituita da telai in profilati

d’alluminio UNI 9006 uniti da angolari in alluminio pressofuso e racchiusi da pannelli

sandwich, spessore 23 mm, in lamiera d’acciaio zincata, spessore 6/10”, insonorizzati

mediante interposizione di lana minerale (densità 100 kg/m

3

). Pannelli separatori tra

motori e giranti a protezione dei primi dal calore e dai residui solidi contenuti nell’aria

trattata.

• Pannelli di ispezione con maniglia apribile a chiave triangolare.

• Pannelli di mandata a sezione rettangolare; possibilità di connessione a canali circolari

mediante adattatori opzionali.

• Pannelli di aspirazione completi di nipplo per allacciamento a canalizzazioni circolari.

•Gruppi motoventilanti caratterizzati da giranti centrifughe a pale rovesce a profilo

autopulente, dinamicamente bilanciate (standard UNI ISO 1940, Punto 1, Classe 6.3),

direttamente accoppiate a motori a induzione, montati al di fuori del flusso d’aria trattata,

termicamente protetti, in classe F o H a seconda del modello, con alberi su cuscinetti a

sfere per un funzionamento virtualmente “maintenance free” alla massima temperatura

ambiente di targa, regolabili in velocità mediante dispositivi accessori Vortice.

• Vassoi in acciaio zincato per la raccolta dell’acqua di condensa; pilette di scarico con

dadi ciechi di chiusura.

• Griglie anti-volatile in acciaio zincato a protezione dei motori.

• Pressacavi per vincolare il cavo di alimentazione elettrica integrato nel pannello frontale.

• Grado di protezione da polveri e acqua: IP55.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

• I ventilatori della serie VORT QBK SAL KC sono conformi al Reg. ErP N. 327/2011/UE.

366

CASSE VENTILANTI PER ESTRAZIONE DI ARIA CALDA, UMIDA E INQUINATA

DA RESIDUI IN SOSPENSIONE

VORT QBK SAL KC

Casse ventilanti insonorizzate specificamente progettate per l’estrazione di aria calda

(max 120°C), umida ed inquinata da residui in sospensione. ideali per la ventilazione di

locali industriali e di cucine industriali o commerciali.

PUNTI DI FORZA

• Indicato per l’estrazione da cappe industriali e di ristoranti.

• Indicato per trattare aria ad alta temperatura (fino a 120 °C), inquinata da residui

grassi in sospensione.

• Facilità di pulizia.
