VENTILAZIONE TERZIARIO

cd

[1]

[2]

[1] [2] Progettati per applicazioni in condotto di

ventilazione. Semplicità e flessibilità di installazione,

grazie

alle

dimensioni

proporzionalmente

contenute ed alla possibilità di riposizionare i

pannelli di mandata a seconda delle esigenze di

impianto.

VERSIONI DISPONIBILI

• 15 modelli, monofase e trifase, per portate fino a oltre 18.000 m

3

/h.

CARATTERISTICHE TECNICHE

• Struttura in profilati d’alluminio estrusi, spessore 25 mm, uniti a mezzo di giunti angolari

in PA caricato con fibra di vetro; doppia pannellatura (sandwich) in lamiera zincata di

spessore pari a 23 mm a garanzia di elevata insonorizzazione; interni in lana minerale,

densità 50 kg/m

3

.

•Bocche circolari lato aspirazione comprensive di raccordi cilindrici, completi di

guarnizioni di tenuta in gomma, per l’accoppiamento ai condotti.

• Bocche quadrate lato mandata.

•Boccagli interni di accoppiamento alle giranti per massimizzare l’efficienza di

funzionamento.

•Giranti centrifughe autopulenti a pale rovesce staticamente e dinamicamente

bilanciate, direttamente accoppiate a motori, Mono o Trifase a seconda del modello.

•Motori, AC o EC, a 4 o 6 poli a seconda del modello, in classe F e con grado di

protezione IP55, equipaggiati di protettori termici, progettati per la regolazione in

frequenza (le unità trifase senza necessità di filtri sinusoidali). Alberi su cuscinetti a

sfere autolubrificanti per un funzionamento virtualmente “maintenance free” alla

massima temperatura ambiente di targa.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

• I ventilatori della serie VORT QBK HE SAL sono conformi al Reg. ErP N. 327/2011/UE.

342

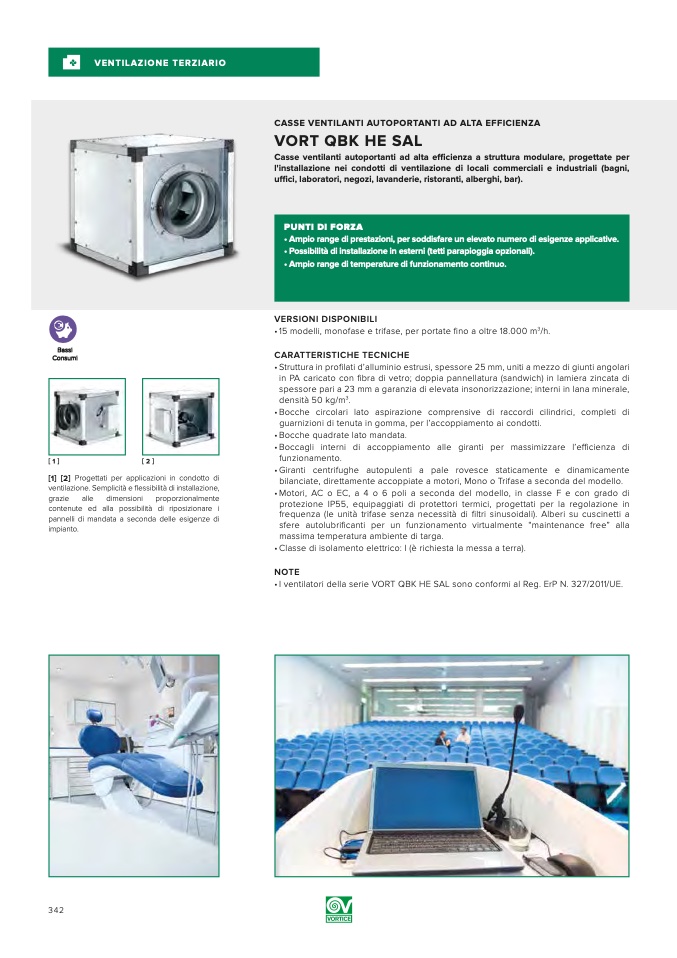

CASSE VENTILANTI AUTOPORTANTI AD ALTA EFFICIENZA

VORT QBK HE SAL

Casse ventilanti autoportanti ad alta efficienza a struttura modulare, progettate per

l'installazione nei condotti di ventilazione di locali commerciali e industriali (bagni,

uffici, laboratori, negozi, lavanderie, ristoranti, alberghi, bar).

PUNTI DI FORZA

• Ampio range di prestazioni, per soddisfare un elevato numero di esigenze applicative.

• Possibilità di installazione in esterni (tetti parapioggia opzionali).

• Ampio range di temperature di funzionamento continuo.
