VENTILAZIONE TERZIARIO

[1]

[2]

[1]

[2] Installazione tipica del prodotto.

Sconsigliato per forni di panifici, pasticcerie

e barbecue.

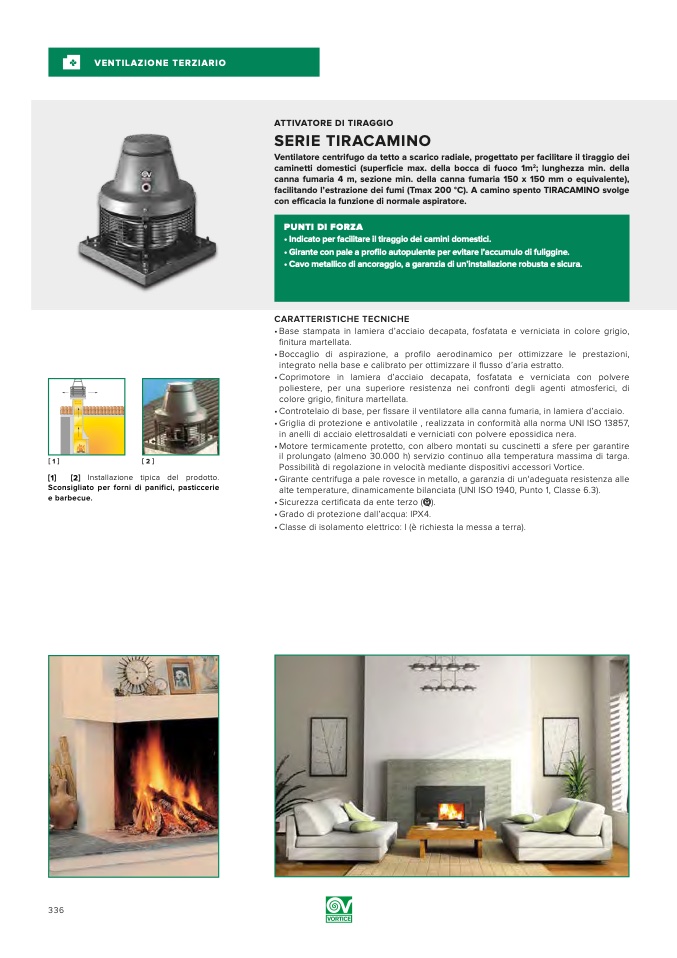

ATTIVATORE DI TIRAGGIO

SERIE TIRACAMINO

Ventilatore centrifugo da tetto a scarico radiale, progettato per facilitare il tiraggio dei

caminetti domestici (superficie max. della bocca di fuoco 1m

2

; lunghezza min. della

canna fumaria 4 m, sezione min. della canna fumaria 150 x 150 mm o equivalente),

facilitando l’estrazione dei fumi (Tmax 200 °C). A camino spento TIRACAMINO svolge

con efficacia la funzione di normale aspiratore.

PUNTI DI FORZA

• Indicato per facilitare il tiraggio dei camini domestici.

• Girante con pale a profilo autopulente per evitare l’accumulo di fuliggine.

• Cavo metallico di ancoraggio, a garanzia di un’installazione robusta e sicura.

CARATTERISTICHE TECNICHE

•Base stampata in lamiera d’acciaio decapata, fosfatata e verniciata in colore grigio,

finitura martellata.

•Boccaglio di aspirazione, a profilo aerodinamico per ottimizzare le prestazioni,

integrato nella base e calibrato per ottimizzare il flusso d’aria estratto.

•Coprimotore in lamiera d’acciaio decapata, fosfatata e verniciata con polvere

poliestere, per una superiore resistenza nei confronti degli agenti atmosferici, di

colore grigio, finitura martellata.

• Controtelaio di base, per fissare il ventilatore alla canna fumaria, in lamiera d’acciaio.

• Griglia di protezione e antivolatile , realizzata in conformità alla norma UNI ISO 13857,

in anelli di acciaio elettrosaldati e verniciati con polvere epossidica nera.

•Motore termicamente protetto, con albero montati su cuscinetti a sfere per garantire

il prolungato (almeno 30.000 h) servizio continuo alla temperatura massima di targa.

Possibilità di regolazione in velocità mediante dispositivi accessori Vortice.

• Girante centrifuga a pale rovesce in metallo, a garanzia di un'adeguata resistenza alle

alte temperature, dinamicamente bilanciata (UNI ISO 1940, Punto 1, Classe 6.3).

• Sicurezza certificata da ente terzo (¥).

• Grado di protezione dall’acqua: IPX4.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

336
