VENTILAZIONE TERZIARIO

[1]

[2]

[3]

[4]

[1] Staffe di fissaggio integrate negli involucri

per facilitare l’installazione. [2] Dettaglio

involucri interni. [3] Cerniere di fissaggio

che permettono un’agevole rotazione verso

l’esterno del coperchio. [4] Motoventilatore

fissato direttamente al coperchio per favorire

gli interventi di manutenzione ordinaria (pulizia)

e straordinaria.

VERSIONI DISPONIBILI

• 7 modelli, di diametro nominale compreso tra 100 e 200 mm.

CARATTERISTICHE TECNICHE

•Involucri in lamiera d’acciaio zincata, a garanzia di elevata robustezza e resistenza

all’azione aggressiva degli agenti atmosferici, caratterizzati da elevato grado di

protezione (IP44) da polveri ed acqua, rivestiti internamente, in corrispondenza

della parete prospicente la superficie di appoggio, da pannelli in PE fonoassorbente

(spessore 10 mm) per limitare la propagazione del rumore nel locale adiacente.

•Il fissaggio diretto del motoventilatore al coperchio, a sua volta incernierato

all’involucro così da consentirne l’agevole rotazione verso l’esterno, favorisce gli

interventi di manutenzione ordinaria (pulizia) e straordinaria; la concentrazione dei

dispositivi di connessione alla rete elettrica all’interno di una scatola, caratterizzata

da un elevato (IP55) grado di tenuta alla polvere e all’acqua, esterna all’involucro

metallico e facilmente bloccabile sul prodotto o, all’occorrenza, nella sede deputata al

suo alloggiamento, semplifica e velocizza le fasi di installazione.

• Staffe di fissaggio, in lamiera di acciaio zincato, integrate negli involucri per velocizzare

l’installazione.

• Bocchette circolari di aspirazione e mandata per la connessione a tubazioni standard,

dotate di guarnizione in gomma a doppio labbro per una perfetta tenuta dell’aria.

•Giranti centrifughe a pale rovesce direttamente accoppiate a motori AC a rotore

esterno, termoprotetti, a 3 velocità per il miglior compromesso tra prestazioni, consumi

ed emissioni sonore, con alberi montati su cuscinetti a sfere per garantire il prolungato

(almeno 30.000 h), servizio continuo alla temperatura massima di targa. Possibilità di

regolazione in velocità mediante dispositivi accessori Vortice.

• Scatole di connessione elettrica alloggianti i condensatori in resina plastica resistente

agli urti ed agli agenti aggressivi e complete di fermacavi e passacavi atti a garantirne

la tenuta IP55.

• Grado di protezione da polveri e acqua: IP44 (apparecchio canalizzato in aspirazione

e mandata).

• Classe di isolamento elettrico: I (è necessaria la messa a terra).

NOTE

• I ventilatori della serie CA-IL sono conformi al Reg. ErP N. 327/2011/UE.

326

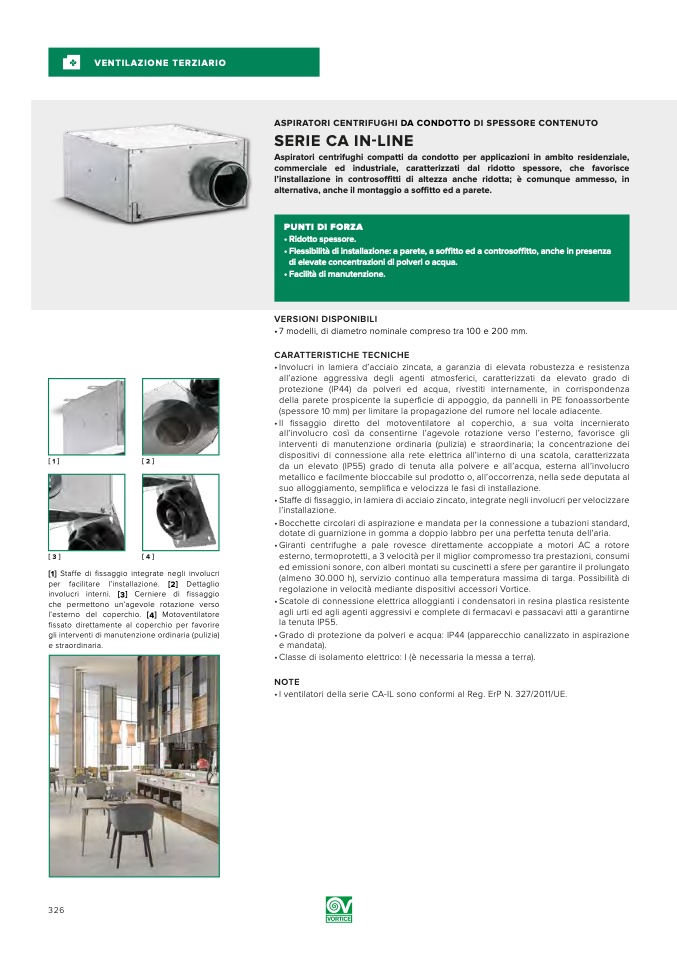

ASPIRATORI CENTRIFUGHI DA CONDOTTO DI SPESSORE CONTENUTO

SERIE CA IN-LINE

Aspiratori centrifughi compatti da condotto per applicazioni in ambito residenziale,

commerciale ed industriale, caratterizzati dal ridotto spessore, che favorisce

l’installazione in controsoffitti di altezza anche ridotta; è comunque ammesso, in

alternativa, anche il montaggio a soffitto ed a parete.

PUNTI DI FORZA

• Ridotto spessore.

• Flessibilità di installazione: a parete, a soffitto ed a controsoffitto, anche in presenza

di elevate concentrazioni di polveri o acqua.

• Facilità di manutenzione.
