VENTILAZIONE TERZIARIO

[1]

[2]

[3]

[4]

[1] Portamotori integranti le scatole di

collegamenti elettirici. [2] Vista dall’alto del

prodotto. [3] [4] Possibili installazioni.

VERSIONI DISPONIBILI

• 8 modelli, di diametro nominale compreso tra 100 e 315 mm.

CARATTERISTICHE TECNICHE

•Involucri in lamiera d’acciaio decapata, fosfatata e verniciata con vernice poliestere,

contro l’azione aggressiva degli agenti atmosferici.

•Portamotore, integranti le scatole di alloggiamento dei terminali di connessione alla

rete elettrica e le alette raddrizzatrici di flusso, in resina plastica autoestinguente (V0)

• Motori AC termicamente protetti, con alberi montati su cuscinetti a sfere per garantire

il prolungato (almeno 30.000 h) servizio continuo alla temperatura massima di targa.

Possibilità di regolazione in velocità mediante dispositivi accessori Vortice.

• Giranti centrifughe a pale rovesce in resina plastica termoresistente caricata con fibre

di vetro per combinare resistenza strutturale e stabilità dimensionale.

• Staffe per il fissaggio a parete, soffitto e controsoffitto in lamiera d’acciaio zincata.

•Possibilità di asservimento a sensori ambientali remoti (opzionali) di temperatura,

umidità relativa, fumo e presenza.

• Prestazioni e sicurezza certificate da ente terzo (¥).

• Grado di protezione da polveri e acqua: IP44 (apparecchio canalizzato in aspirazione

e mandata).

• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

NOTE

• I ventilatori della serie CA MD E sono conformi al Reg. ErP N. 327/2011/UE.

286

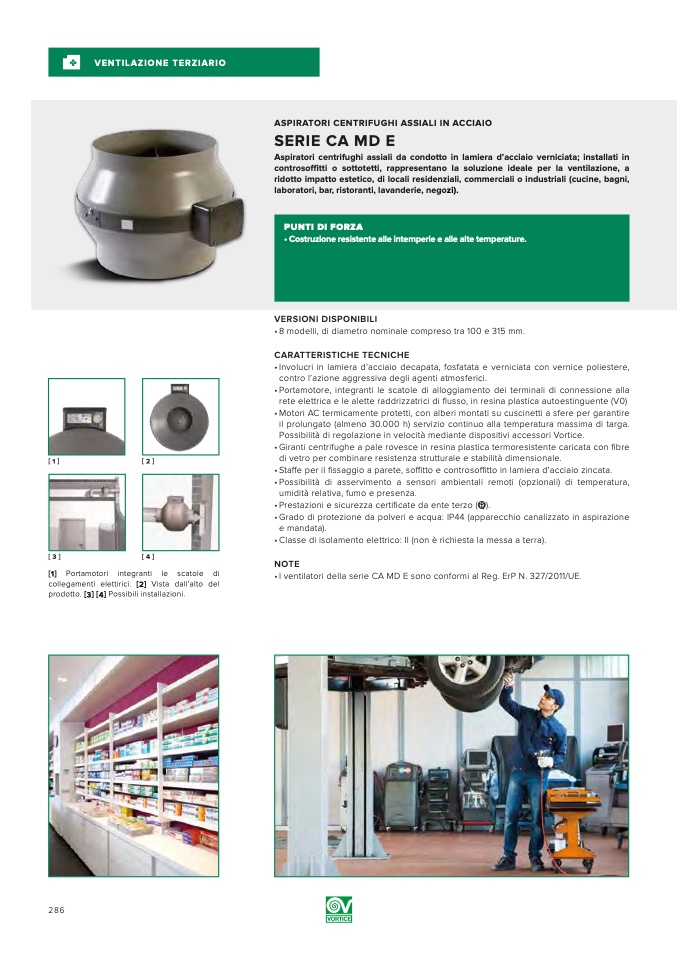

ASPIRATORI CENTRIFUGHI ASSIALI IN ACCIAIO

SERIE CA MD E

Aspiratori centrifughi assiali da condotto in lamiera d’acciaio verniciata; installati in

controsoffitti o sottotetti, rappresentano la soluzione ideale per la ventilazione, a

ridotto impatto estetico, di locali residenziali, commerciali o industriali (cucine, bagni,

laboratori, bar, ristoranti, lavanderie, negozi).

PUNTI DI FORZA

• Costruzione resistente alle intemperie e alle alte temperature.
