VENTILAZIONE TERZIARIO

abc

d

[1]

[2]

[1] Girante stampata in resina plastica caricata

e autoestinguente (V0) di tipo eliconcentrifugo

a flusso misto, che garantisce elevati livelli

di portate e pressioni. [2] Esclusiva chiusura

a doppia leva che consente la rimozione

istantanea del gruppo motoventilante senza

compromettere l’installazione interna dell’unità.

VERSIONI DISPONIBILI

• 7 modelli, di diametro nominale compreso tra 100 e 315 mm.

CARATTERISTICHE TECNICHE

•Involucri portamotore, coni di estremità e giranti elicocentrifughe in resina plastica

autoestinguente (V0) addizionata di carica minerale per assicurare stabilità

dimensionale. I coni laterali integrano le staffe di ancoraggio del ventilatore alla

superficie di destinazione, per una sicura e veloce installazione.

• Dispositivi elastici di fissaggio dei portamotore ai coni di estremità integranti cerniere

ad innesto rapido con viti di sicurezza, per semplificare gli interventi di pulizia e

manutenzione.

•Motori EC (brushless), a due velocità, termicamente protetti, con alberi montati su

cuscinetti a sfere per garantire il prolungato (almeno 40.000 h) servizio continuo alla

temperatura massima di targa. Possibilità di regolazione continua in velocità mediante

potenziometri (segnale 0-10V).

•Due modalità operative alternative: singola velocità regolabile tramite potenziometro

con segnale 0-10 V oppure doppia velocità selezionabile tramite interruttore esterno.

• Prestazioni e sicurezza certificate da ente terzo (¥).

• Grado di protezione da polveri e acqua: IP44 (ventilatore canalizzato in aspirazione e

mandata).

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

• Possibilità di connessione a sensori ambientali (opzionali).

NOTE

• I ventilatori della serie VORT Lineo V0 ES sono conformi al Reg. ErP N. 327/2011/UE.

282

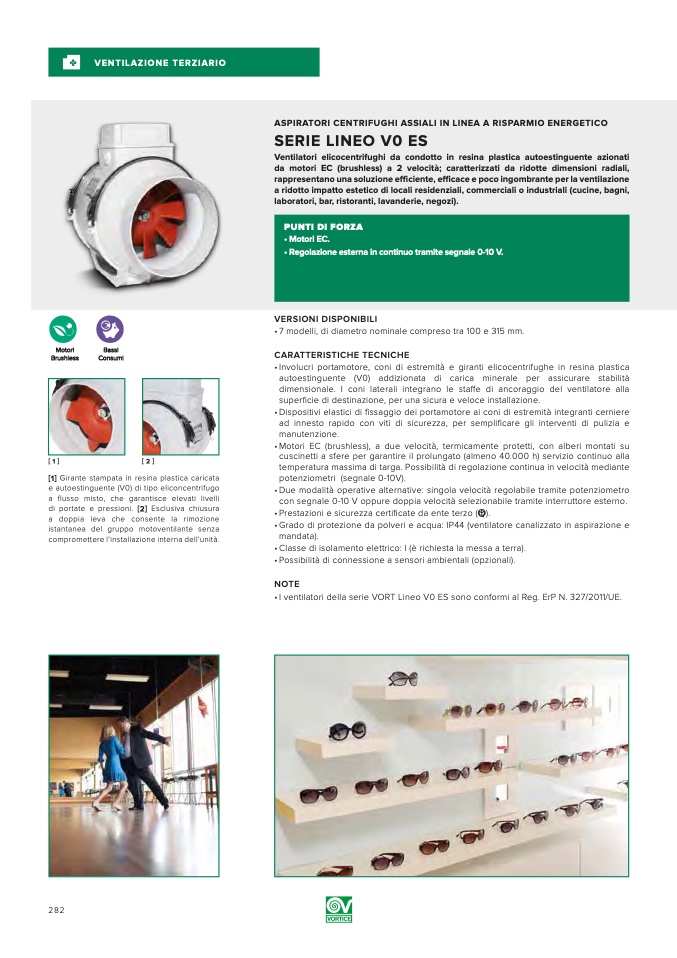

ASPIRATORI CENTRIFUGHI ASSIALI IN LINEA A RISPARMIO ENERGETICO

SERIE LINEO V0 ES

Ventilatori elicocentrifughi da condotto in resina plastica autoestinguente azionati

da motori EC (brushless) a 2 velocità; caratterizzati da ridotte dimensioni radiali,

rappresentano una soluzione efficiente, efficace e poco ingombrante per la ventilazione

a ridotto impatto estetico di locali residenziali, commerciali o industriali (cucine, bagni,

laboratori, bar, ristoranti, lavanderie, negozi).

PUNTI DI FORZA

• Motori EC.

• Regolazione esterna in continuo tramite segnale 0-10 V.
