VENTILAZIONE TERZIARIO

[1]

[2]

[3]

[4]

[5]

[6]

[1] [2] [3] [4] [5] [6] Versatilità, silenziosità e

facilità d’installazione sono le caratteristiche

peculiari della serie Lineo V0 che rendono

questi prodotti ideali per la movimentazione

e la diffusione dell’aria in canalizzazione, sia

essa rotonda che, tramite oppurtuni accessori,

rettangolare.

È possibile collocare i Lineo V0 all’inizio, ad un

qualsiasi punto intermedio, o al termine di un

condotto; in posizione orizzontale o verticale,

singolo o accoppiato nelle modalità parallele

(due Lineo V0 affiancati) oppure in serie (due

Lineo V0 uno dietro l’altro) per raddoppiare

portate o pressioni, ed ancora combinati (due

coppie di Lineo V0 affiancati, una dietro l’altra)

per quadruplicare portate e pressioni.

Le dimensioni compatte e la possibilità di

ruotare il corpo motore intorno all’asse

longitudinale permettono inoltre di adattare

Lineo V0 alle molteplici necessità legate ad

installazione e manutenzione.

VERSIONI DISPONIBILI

•14 modelli, di diametro nominale compreso tra 100 e 315 mm, disponibili anche in

versione con timer.

CARATTERISTICHE TECNICHE

•Involucri portamotore, coni di estremità e giranti elicocentrifughe in resina plastica

autoestinguente (V0) addizionata di carica minerale per assicurare stabilità

dimensionale. I coni laterali integrano le staffe di ancoraggio del ventilatore alla

superficie di destinazione, per una sicura e veloce installazione.

• Dispositivi elastici di fissaggio dei portamotore ai coni di estremità integranti cerniere

ad innesto rapido con viti di sicurezza, per semplificare gli interventi di pulizia e

manutenzione.

• Motori a due velocità, termicamente protetti, con alberi montati su cuscinetti a sfere per

garantire il prolungato (almeno 30.000 h) servizio continuo alla temperatura massima

di targa. Possibilità di regolazione in velocità mediante dispositivi accessori Vortice.

• Possibilità di connessione a sensori ambientali (opzionali).

• Prestazioni e sicurezza certificate da ente terzo (¥).

• Grado di protezione da polveri e acqua: IP44 (ventilatore canalizzato in aspirazione e

mandata).

• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

NOTE

• I ventilatori della serie VORT Lineo V0 sono conformi al Reg. ErP N. 327/2011/UE.

272

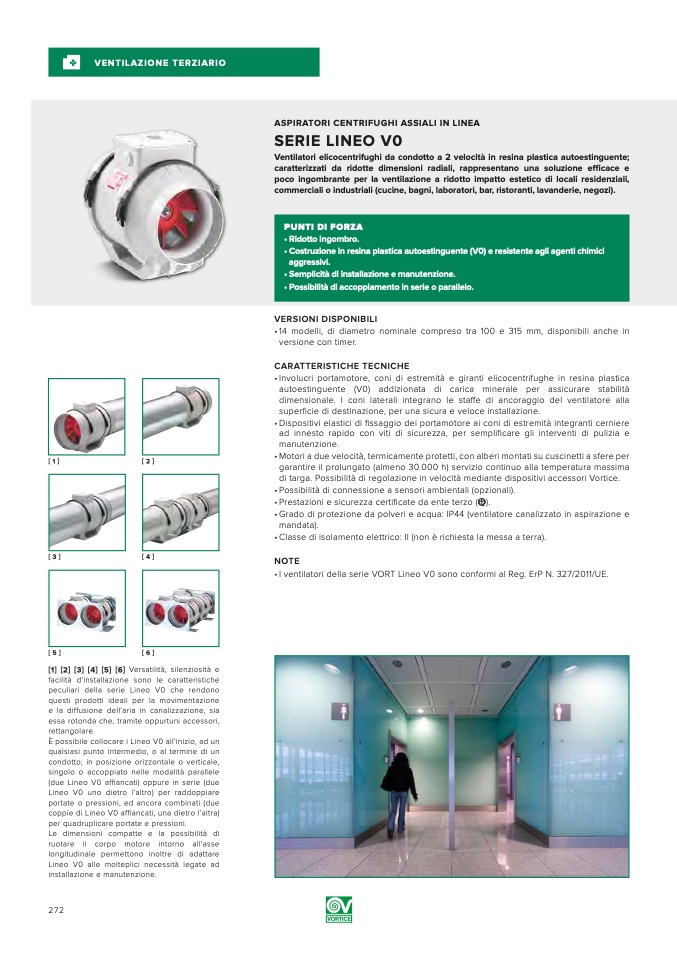

ASPIRATORI CENTRIFUGHI ASSIALI IN LINEA

SERIE LINEO V0

Ventilatori elicocentrifughi da condotto a 2 velocità in resina plastica autoestinguente;

caratterizzati da ridotte dimensioni radiali, rappresentano una soluzione efficace e

poco ingombrante per la ventilazione a ridotto impatto estetico di locali residenziali,

commerciali o industriali (cucine, bagni, laboratori, bar, ristoranti, lavanderie, negozi).

PUNTI DI FORZA

• Ridotto ingombro.

• Costruzione in resina plastica autoestinguente (V0) e resistente agli agenti chimici

aggressivi.

• Semplicità di installazione e manutenzione.

• Possibilità di accoppiamento in serie o parallelo.
