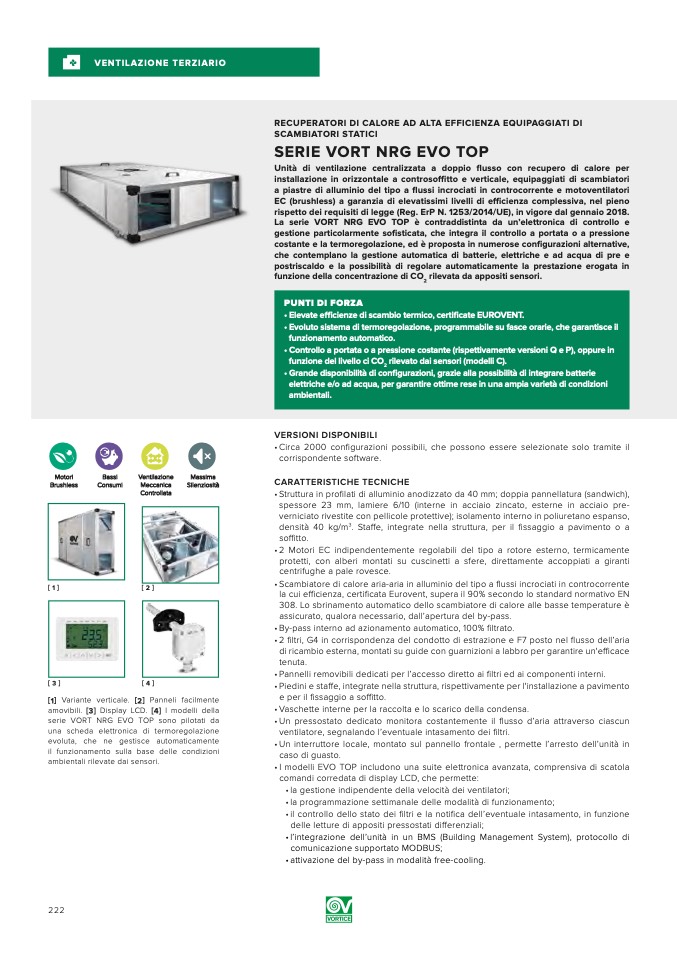

VENTILAZIONE TERZIARIO

[1]

[2]

[3]

[4]

[1] Variante verticale. [2] Panneli facilmente

amovibili. [3] Display LCD. [4] I modelli della

serie VORT NRG EVO TOP sono pilotati da

una scheda elettronica di termoregolazione

evoluta, che ne gestisce automaticamente

il funzionamento sulla base delle condizioni

ambientali rilevate dai sensori.

spessore 23 mm, lamiere 6/10 (interne in acciaio zincato, esterne in acciaio pre-

verniciato rivestite con pellicole protettive); isolamento interno in poliuretano espanso,

densità 40 kg/m

3

. Staffe, integrate nella struttura, per il fissaggio a pavimento o a

soffitto.

•2 Motori EC indipendentemente regolabili del tipo a rotore esterno, termicamente

protetti, con alberi montati su cuscinetti a sfere, direttamente accoppiati a giranti

centrifughe a pale rovesce.

• Scambiatore di calore aria-aria in alluminio del tipo a flussi incrociati in controcorrente

la cui efficienza, certificata Eurovent, supera il 90% secondo lo standard normativo EN

308. Lo sbrinamento automatico dello scambiatore di calore alle basse temperature è

assicurato, qualora necessario, dall’apertura del by-pass.

• By-pass interno ad azionamento automatico, 100% filtrato.

• 2 filtri, G4 in corrispondenza del condotto di estrazione e F7 posto nel flusso dell’aria

di ricambio esterna, montati su guide con guarnizioni a labbro per garantire un'efficace

tenuta.

• Pannelli removibili dedicati per l’accesso diretto ai filtri ed ai componenti interni.

• Piedini e staffe, integrate nella struttura, rispettivamente per l'installazione a pavimento

e per il fissaggio a soffitto.

• Vaschette interne per la raccolta e lo scarico della condensa.

•Un pressostato dedicato monitora costantemente il flusso d’aria attraverso ciascun

ventilatore, segnalando l’eventuale intasamento dei filtri.

•Un interruttore locale, montato sul pannello frontale , permette l’arresto dell’unità in

caso di guasto.

• I modelli EVO TOP includono una suite elettronica avanzata, comprensiva di scatola

comandi corredata di display LCD, che permette:

• la gestione indipendente della velocità dei ventilatori;

• la programmazione settimanale delle modalità di funzionamento;

•il controllo dello stato dei filtri e la notifica dell’eventuale intasamento, in funzione

delle letture di appositi pressostati differenziali;

•l’integrazione dell’unità in un BMS (Building Management System), protocollo di

comunicazione supportato MODBUS;

• attivazione del by-pass in modalità free-cooling.

VERSIONI DISPONIBILI

•Circa 2000 configurazioni possibili, che possono essere selezionate solo tramite il

corrispondente software.

abcdefgh

• Struttura in profilati di alluminio anodizzato da 40 mm; doppia pannellatura (sandwich),

CARATTERISTICHE TECNICHE

222

RECUPERATORI DI CALORE AD ALTA EFFICIENZA EQUIPAGGIATI DI

SCAMBIATORI STATICI

SERIE VORT NRG EVO TOP

Unità di ventilazione centralizzata a doppio flusso con recupero di calore per

installazione in orizzontale a controsoffitto e verticale, equipaggiati di scambiatori

a piastre di alluminio del tipo a flussi incrociati in controcorrente e motoventilatori

EC (brushless) a garanzia di elevatissimi livelli di efficienza complessiva, nel pieno

rispetto dei requisiti di legge (Reg. ErP N. 1253/2014/UE), in vigore dal gennaio 2018.

La serie VORT NRG EVO TOP è contraddistinta da un’elettronica di controllo e

gestione particolarmente sofisticata, che integra il controllo a portata o a pressione

costante e la termoregolazione, ed è proposta in numerose configurazioni alternative,

che contemplano la gestione automatica di batterie, elettriche e ad acqua di pre e

postriscaldo e la possibilità di regolare automaticamente la prestazione erogata in

funzione della concentrazione di CO

2

rilevata da appositi sensori.

PUNTI DI FORZA

• Elevate efficienze di scambio termico, certificate EUROVENT.

• Evoluto sistema di termoregolazione, programmabile su fasce orarie, che garantisce il

funzionamento automatico.

• Controllo a portata o a pressione costante (rispettivamente versioni Q e P), oppure in

funzione del livello ci CO

2

rilevato dai sensori (modelli C).

• Grande disponibilità di configurazioni, grazie alla possibilità di integrare batterie

elettriche e/o ad acqua, per garantire ottime rese in una ampia varietà di condizioni

ambientali.
