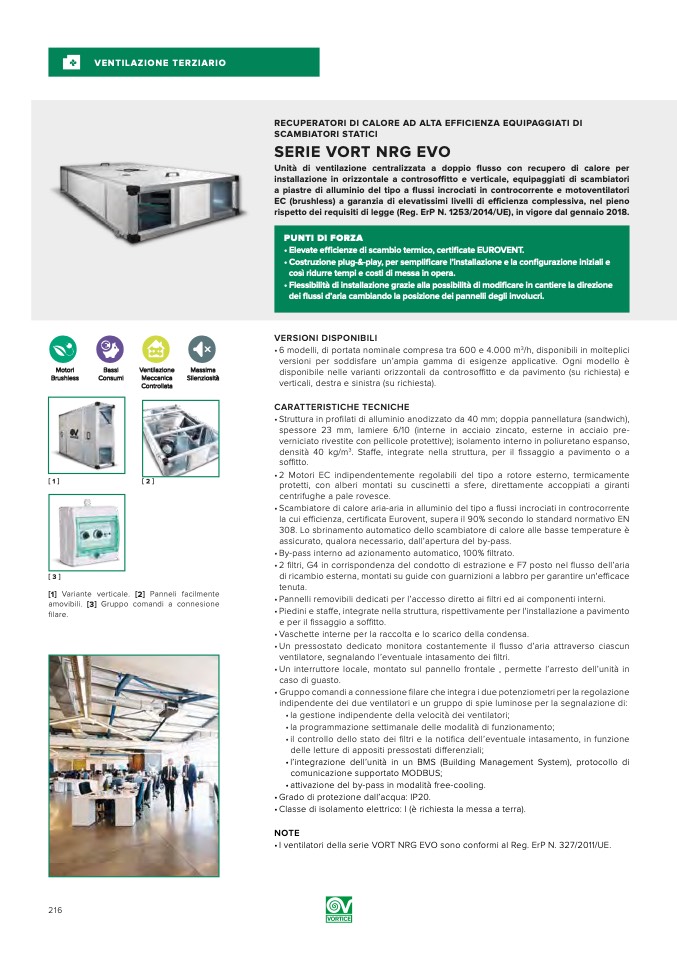

VENTILAZIONE TERZIARIO

abcdefgh

[1]

[2]

[3]

[1] Variante verticale. [2] Panneli facilmente

amovibili. [3] Gruppo comandi a connesione

filare.

VERSIONI DISPONIBILI

• 6 modelli, di portata nominale compresa tra 600 e 4.000 m

3

/h, disponibili in molteplici

versioni per soddisfare un’ampia gamma di esigenze applicative. Ogni modello è

disponibile nelle varianti orizzontali da controsoffitto e da pavimento (su richiesta) e

verticali, destra e sinistra (su richiesta).

CARATTERISTICHE TECNICHE

• Struttura in profilati di alluminio anodizzato da 40 mm; doppia pannellatura (sandwich),

spessore 23 mm, lamiere 6/10 (interne in acciaio zincato, esterne in acciaio pre-

verniciato rivestite con pellicole protettive); isolamento interno in poliuretano espanso,

densità 40 kg/m

3

. Staffe, integrate nella struttura, per il fissaggio a pavimento o a

soffitto.

•2 Motori EC indipendentemente regolabili del tipo a rotore esterno, termicamente

protetti, con alberi montati su cuscinetti a sfere, direttamente accoppiati a giranti

centrifughe a pale rovesce.

Scambiatore di calore aria-aria in alluminio del tipo a flussi incrociati in controcorrente

la cui efficienza, certificata Eurovent, supera il 90% secondo lo standard normativo EN

308. Lo sbrinamento automatico dello scambiatore di calore alle basse temperature è

assicurato, qualora necessario, dall’apertura del by-pass.

•

•

•

•

•

By-pass interno ad azionamento automatico, 100% filtrato.

2 filtri, G4 in corrispondenza del condotto di estrazione e F7 posto nel flusso dell’aria

di ricambio esterna, montati su guide con guarnizioni a labbro per garantire un'efficace

tenuta.

Pannelli removibili dedicati per l’accesso diretto ai filtri ed ai componenti interni.

Piedini e staffe, integrate nella struttura, rispettivamente per l'installazione a pavimento

e per il fissaggio a soffitto.

•

•Un pressostato dedicato monitora costantemente il flusso d’aria attraverso ciascun

Vaschette interne per la raccolta e lo scarico della condensa.

216

ventilatore, segnalando l’eventuale intasamento dei filtri.

•Un interruttore locale, montato sul pannello frontale , permette l’arresto dell’unità in

caso di guasto.

• Gruppo comandi a connessione filare che integra i due potenziometri per la regolazione

indipendente dei due ventilatori e un gruppo di spie luminose per la segnalazione di:

• la gestione indipendente della velocità dei ventilatori;

• la programmazione settimanale delle modalità di funzionamento;

•il controllo dello stato dei filtri e la notifica dell’eventuale intasamento, in funzione

delle letture di appositi pressostati differenziali;

•l’integrazione dell’unità in un BMS (Building Management System), protocollo di

comunicazione supportato MODBUS;

• attivazione del by-pass in modalità free-cooling.

• Grado di protezione dall’acqua: IP20.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

• I ventilatori della serie VORT NRG EVO sono conformi al Reg. ErP N. 327/2011/UE.

RECUPERATORI DI CALORE AD ALTA EFFICIENZA EQUIPAGGIATI DI

SCAMBIATORI STATICI

SERIE VORT NRG EVO

Unità di ventilazione centralizzata a doppio flusso con recupero di calore per

installazione in orizzontale a controsoffitto e verticale, equipaggiati di scambiatori

a piastre di alluminio del tipo a flussi incrociati in controcorrente e motoventilatori

EC (brushless) a garanzia di elevatissimi livelli di efficienza complessiva, nel pieno

rispetto dei requisiti di legge (Reg. ErP N. 1253/2014/UE), in vigore dal gennaio 2018.

PUNTI DI FORZA

• Elevate efficienze di scambio termico, certificate EUROVENT.

• Costruzione plug-&-play, per semplificare l’installazione e la configurazione iniziali e

così ridurre tempi e costi di messa in opera.

• Flessibilità di installazione grazie alla possibilità di modificare in cantiere la direzione

dei flussi d’aria cambiando la posizione dei pannelli degli involucri.
