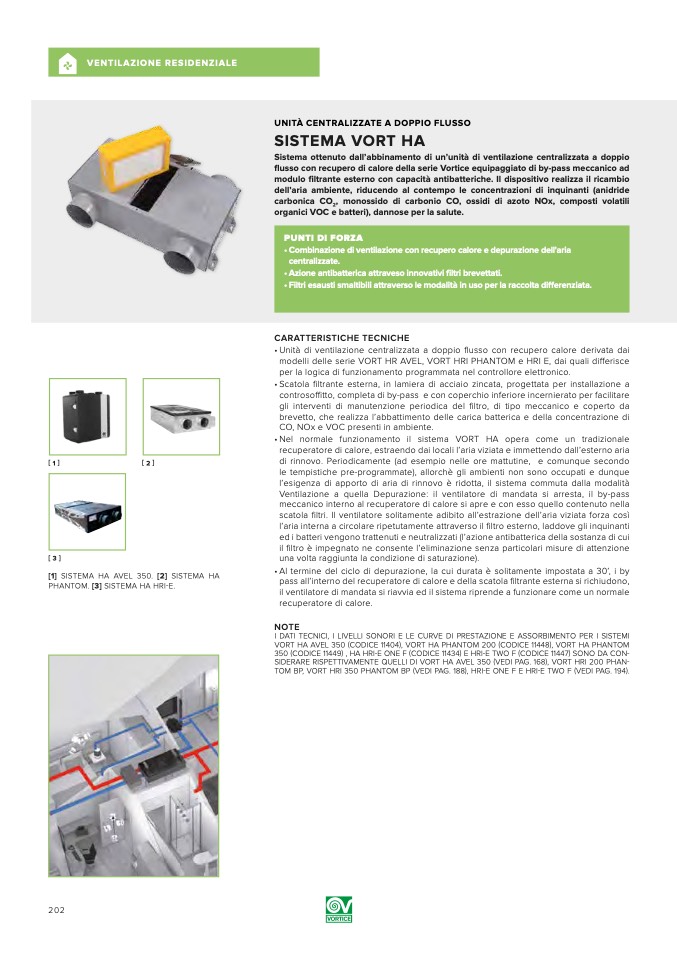

VENTILAZIONE RESIDENZIALE

CARATTERISTICHE TECNICHE

•Unità di ventilazione centralizzata a doppio flusso con recupero calore derivata dai

modelli delle serie VORT HR AVEL, VORT HRI PHANTOM e HRI E, dai quali differisce

per la logica di funzionamento programmata nel controllore elettronico.

•Scatola filtrante esterna, in lamiera di acciaio zincata, progettata per installazione a

controsoffitto, completa di by-pass e con coperchio inferiore incernierato per facilitare

gli interventi di manutenzione periodica del filtro, di tipo meccanico e coperto da

brevetto, che realizza l’abbattimento delle carica batterica e della concentrazione di

CO, NOx e VOC presenti in ambiente.

•Nel normale funzionamento il sistema VORT HA opera come un tradizionale

recuperatore di calore, estraendo dai locali l’aria viziata e immettendo dall’esterno aria

[1]

[2]

di rinnovo. Periodicamente (ad esempio nelle ore mattutine, e comunque secondo

le tempistiche pre-programmate), allorchè gli ambienti non sono occupati e dunque

l’esigenza di apporto di aria di rinnovo è ridotta, il sistema commuta dalla modalità

Ventilazione a quella Depurazione: il ventilatore di mandata si arresta, il by-pass

meccanico interno al recuperatore di calore si apre e con esso quello contenuto nella

scatola filtri. Il ventilatore solitamente adibito all’estrazione dell’aria viziata forza così

l’aria interna a circolare ripetutamente attraverso il filtro esterno, laddove gli inquinanti

ed i batteri vengono trattenuti e neutralizzati (l’azione antibatterica della sostanza di cui

il filtro è impegnato ne consente l’eliminazione senza particolari misure di attenzione

[3]

una volta raggiunta la condizione di saturazione).

[1] SISTEMA HA AVEL 350. [2] SISTEMA HA

PHANTOM. [3] SISTEMA HA HRI-E.

• Al termine del ciclo di depurazione, la cui durata è solitamente impostata a 30’, i by

pass all’interno del recuperatore di calore e della scatola filtrante esterna si richiudono,

il ventilatore di mandata si riavvia ed il sistema riprende a funzionare come un normale

recuperatore di calore.

NOTE

I DATI TECNICI, I LIVELLI SONORI E LE CURVE DI PRESTAZIONE E ASSORBIMENTO PER I SISTEMI

VORT HA AVEL 350 (CODICE 11404), VORT HA PHANTOM 200 (CODICE 11448), VORT HA PHANTOM

350 (CODICE 11449) , HA HRI-E ONE F (CODICE 11434) E HRI-E TWO F (CODICE 11447) SONO DA CON-

SIDERARE RISPETTIVAMENTE QUELLI DI VORT HA AVEL 350 (VEDI PAG. 168), VORT HRI 200 PHAN-

TOM BP, VORT HRI 350 PHANTOM BP (VEDI PAG. 188), HRI-E ONE F E HRI-E TWO F (VEDI PAG. 194).

202

UNITÀ CENTRALIZZATE A DOPPIO FLUSSO

SISTEMA VORT HA

Sistema ottenuto dall’abbinamento di un’unità di ventilazione centralizzata a doppio

flusso con recupero di calore della serie Vortice equipaggiato di by-pass meccanico ad

modulo filtrante esterno con capacità antibatteriche. Il dispositivo realizza il ricambio

dell’aria ambiente, riducendo al contempo le concentrazioni di inquinanti (anidride

carbonica CO

2

, monossido di carbonio CO, ossidi di azoto NOx, composti volatili

organici VOC e batteri), dannose per la salute.

PUNTI DI FORZA

• Combinazione di ventilazione con recupero calore e depurazione dell'aria

centralizzate.

• Azione antibatterica attraveso innovativi filtri brevettati.

• Filtri esausti smaltibili attraverso le modalità in uso per la raccolta differenziata.
