VENTILAZIONE RESIDENZIALE

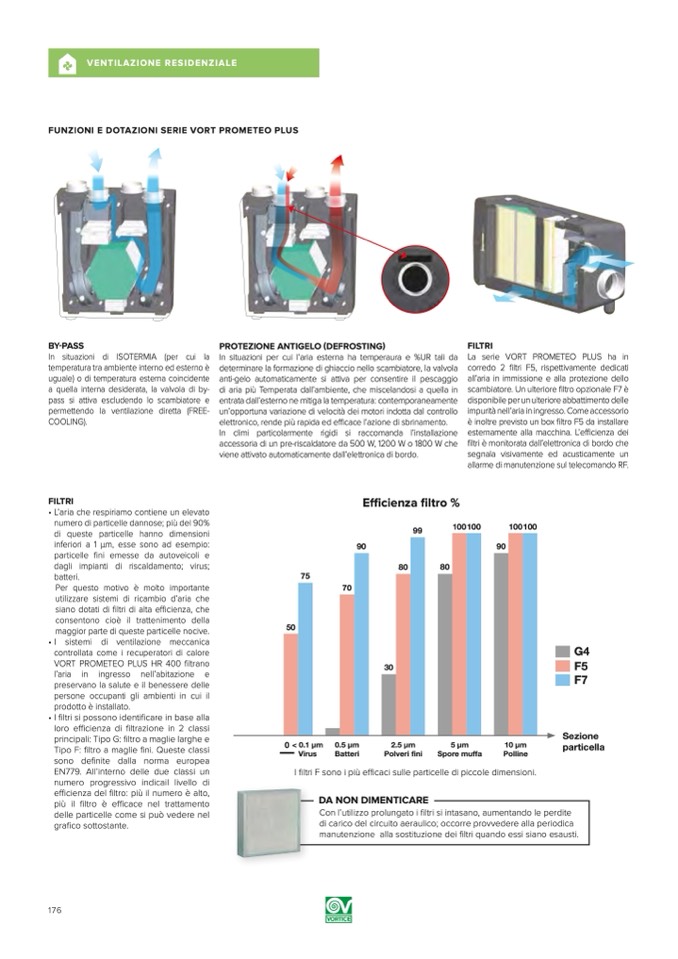

FUNZIONI E DOTAZIONI SERIE VORT PROMETEO PLUS
BY-PASS
In situazioni di ISOTERMIA (per cui la
temperatura tra ambiente interno ed esterno è
uguale) o di temperatura esterna coincidente
a quella interna desiderata, la valvola di by-
pass si attiva escludendo lo scambiatore e
permettendo la ventilazione diretta (FREE-
COOLING).
FILTRI
• L’aria che respiriamo contiene un elevato
numero di particelle dannose; più del 90%
di queste particelle hanno dimensioni
inferiori a 1 μm, esse sono ad esempio:
particelle fini emesse da autoveicoli e
dagli impianti di riscaldamento; virus;
batteri.
Per questo motivo è molto importante
utilizzare sistemi di ricambio d’aria che
siano dotati di filtri di alta efficienza, che
consentono cioè il trattenimento della
maggior parte di queste particelle nocive.
•I sistemi di ventilazione meccanica
controllata come i recuperatori di calore
VORT PROMETEO PLUS HR 400 filtrano
l’aria in ingresso nell’abitazione e
preservano la salute e il benessere delle
persone occupanti gli ambienti in cui il
prodotto è installato.
• I filtri si possono identificare in base alla
loro efficienza di filtrazione in 2 classi
principali: Tipo G: filtro a maglie larghe e
Tipo F: filtro a maglie
fini. Queste classi
sono definite dalla norma europea
EN779. All’interno delle due classi un
numero progressivo indicail livello di
efficienza del filtro: pi
ù il numero è alto,
più il filtro è efficace nel trattamento
delle particelle come si può vedere nel
grafico sottostante.
PROTEZIONE ANTIGELO (DEFROSTING)
In situazioni per cui l’aria esterna ha temperaura e %UR tali da
determinare la formazione di ghiaccio nello scambiatore, la valvola
anti-gelo automaticamente si attiva per consentire il pescaggio
di aria più Temperata dall’ambiente, che miscelandosi a quella in
entrata dall’esterno ne mitiga la temperatura: contemporaneamente
un’opportuna variazione di velocità dei motori indotta dal controllo
elettronico, rende più rapida ed efficace l’azione di sbrinamento.
In climi particolarmente rigidi si raccomanda l’installazione
accessoria di un pre-riscaldatore da 500 W, 1200 W o 1800 W che
viene attivato automaticamente dall’elettronica di bordo.
FILTRI
La serie VORT PROMETEO PLUS ha in
corredo 2 filtri F5, rispettivamente dedicati
all’aria in immissione e alla protezione dello
scambiatore. Un ulteriore filtro opzionale F7 è
disponibile per un ulteriore abbattimento delle
impurità nell’aria in ingresso. Come accessorio
è inoltre previsto un box filtro F5 da installare
esternamente alla macchina. L’efficienza dei
filtri è monitorata dall’elettronica di bordo che
segnala visivamente ed acusticamente un
allarme di manutenzione sul telecomando RF.
75
70
80
80
50
0 < 0.1 μm
Virus
30
G4
F5
F7
Sezione
particella
90
90
Efficienza filtro %
99
100 100
100 100
0.5 μm
Batteri
2.5 μm
Polveri fini
5 μm
Spore muffa
10 μm
Polline
I filtri F sono i più efficaci sulle particelle di piccole dimensioni.
DA NON DIMENTICARE
176
Con l’utilizzo prolungato i filtri si intasano, aumentando le perdite
di carico del circuito aeraulico; occorre provvedere alla periodica
manutenzione alla sostituzione dei filtri quando essi siano esausti.
