A

VENTILAZIONE RESIDENZIALE

efa

b

[1]

[2]

[3]

[4]

[1] 4 piedini per installazione orizzontale a

corredo. [2] Bocche di aspirazione. [3] [4]

Installazione in orizzontale o veritcale facilitata

dalla leggerezza del prodotto (solo 25 Kg).

Ideale per appartamenti di metratura fino a 200

m

2

, villette e stabili commerciali.

VENTILAZIONE CENTRALIZZATA

VERSIONI DISPONIBILI

• 1 modello.

CARATTERISTICHE TECNICHE

DA PARETE E PAVIMENTO

FINO A 240 M

2

172

•Involucro in polipropilene espanso resistente al fuoco (DIN EN 13501). 2 staffe per

installazione a parete e 4 piadini per installazione in orizzontale, compresi nella

dotazione di serie.

• Pannello frontali in resina plastica caricata integranti i pannelli per l’accesso diretto ai

filtri.

•Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro

nominale pari a 150 mm.

A

• Coppia di motoventilatori azionati da motori EC (brushless) del tipo a rotore esterno,

con alberi montati su cuscinetti a sfere per assicurare un funzionamento virtualmente

“maintenance free”, direttamente accoppiati a giranti centrifughe a pale rovesce a

garanzia di elevata efficienza aeraulica. 3 velocità di funzionamento, indipendentemente

impostabili all’atto dell’installazione.

• Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente,

realizzato in resina plastica (PS).

• By-pass 100% a controllo automatico e manuale a garanzia del comfort degli occupanti

gli ambienti asserviti nelle mezze stagioni, o comunque quando la temperatura esterna

non richieda l’azione dello scambiatore di calore.

• Equipaggiato di telecomando bi-direzione a radio frequenza per il settaggio iniziale,

l’impostazione della modalità di funzionamento e la diagnostica del prodotto.

• Controllo automatico dello stato di intasamento dei filtri.

• Equipaggiato di sensore di Temperatura + Umidità Relativa (U.R.) e di sensore di CO

2

le cui letture consentono la regolazione automatica della velocità di funzionamento

per il miglior compromesso tra qualità dell’aria ambiente, consumi ed emissioni sonore

• Protezione antigelo automatica, per prevenire la formazione di brina in corrispondenza

dello scambiatore di calore.

• Coppia di filtri M5 (filtro F7 disponibile in opzione per il condotto di mandata), facilmente

accessibili per gli interventi di manutenzione periodica.

• In dotazione: tubetto per scarico condensa, pipetta per la connessione del tubetto di

scarico in dotazione e silenziatore, di diametro nominale pari a 150 mm e lungo 0,5 m,

da posizionare a valle del prodotto, sulla tubazione di mandata ai locali.

• Sicurezza certificata da ente terzo (¥).

• Grado di protezione da polveri e acqua: IPX2.

• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

A

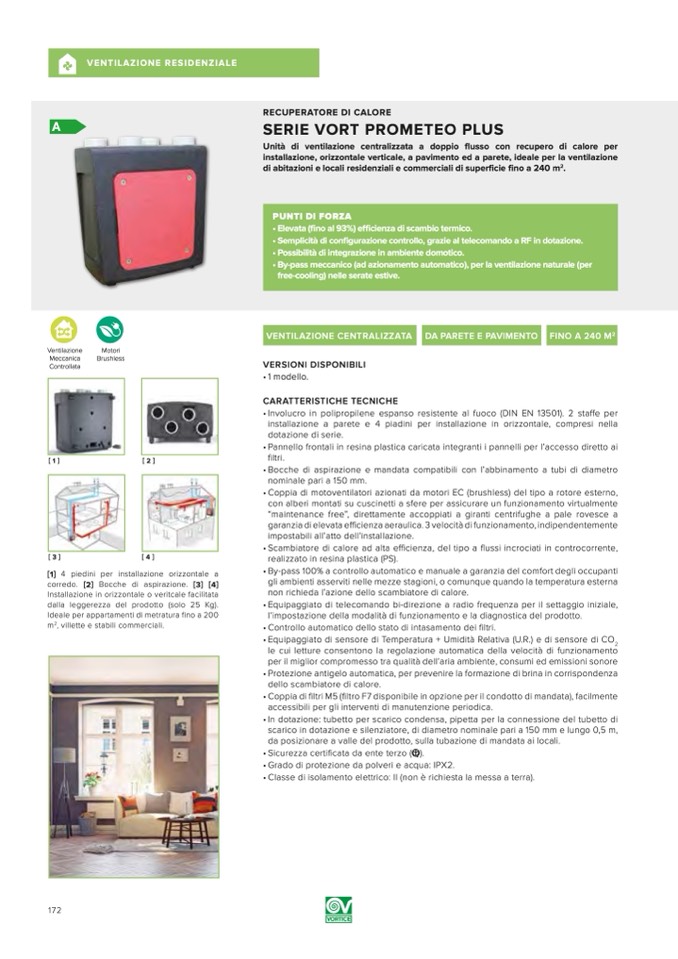

RECUPERATORE DI CALORE

SERIE VORT PROMETEO PLUS

Unità di ventilazione centralizzata a doppio flusso con recupero di calore per

installazione, orizzontale verticale, a pavimento ed a parete, ideale per la ventilazione

di abitazioni e locali residenziali e commerciali di superficie fino a 240 m

2

.

PUNTI DI FORZA

• Elevata (fino al 93%) efficienza di scambio termico.

• Semplicità di configurazione controllo, grazie al telecomando a RF in dotazione.

• Possibilità di integrazione in ambiente domotico.

• By-pass meccanico (ad azionamento automatico), per la ventilazione naturale (per

free-cooling) nelle serate estive.
