A

VENTILAZIONE RESIDENZIALE

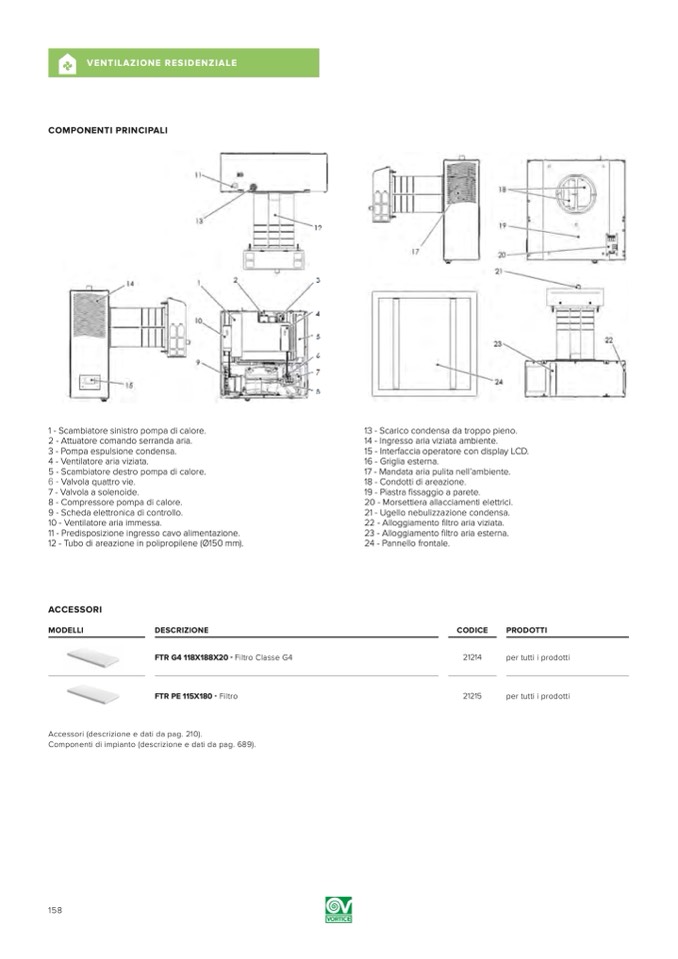

COMPONENTI PRINCIPALI

1 - Scambiatore sinistro pompa di calore.

2 - Attuatore comando serranda aria.

3 - Pompa espulsione condensa.

4 - Ventilatore aria viziata.

5 - Scambiatore destro pompa di calore.

6 - Valvola quattro vie.

7 - Valvola a solenoide.

8 - Compressore pompa di calore.

9 - Scheda elettronica di controllo.

10 - Ventilatore aria immessa.

11 - Predisposizione ingresso cavo alimentazione.

12 - Tubo di areazione in polipropilene (Ø150 mm).

ACCESSORI

MODELLI

DESCRIZIONE

FTR G4 118X188X20 - Filtro Classe G4

FTR PE 115X180 - Filtro

Accessori (descrizione e dati da pag. 210).

Componenti di impianto (descrizione e dati da pag. 689).

13 - Scarico condensa da troppo pieno.

14 - Ingresso aria viziata ambiente.

15 - Interfaccia operatore con display LCD.

16 - Griglia esterna.

17 - Mandata aria pulita nell’ambiente.

18 - Condotti di areazione.

19 - Piastra fissaggio a parete.

20 - Morsettiera allacciamenti elettrici.

21 - Ugello nebulizzazione condensa.

22 - Alloggiamento filtro aria viziata.

23 - Alloggiamento filtro aria esterna.

24 - Pannello frontale.

CODICE

21214

21215

PRODOTTI

per tutti i prodotti

per tutti i prodotti

158
