VENTILAZIONE RESIDENZIALE

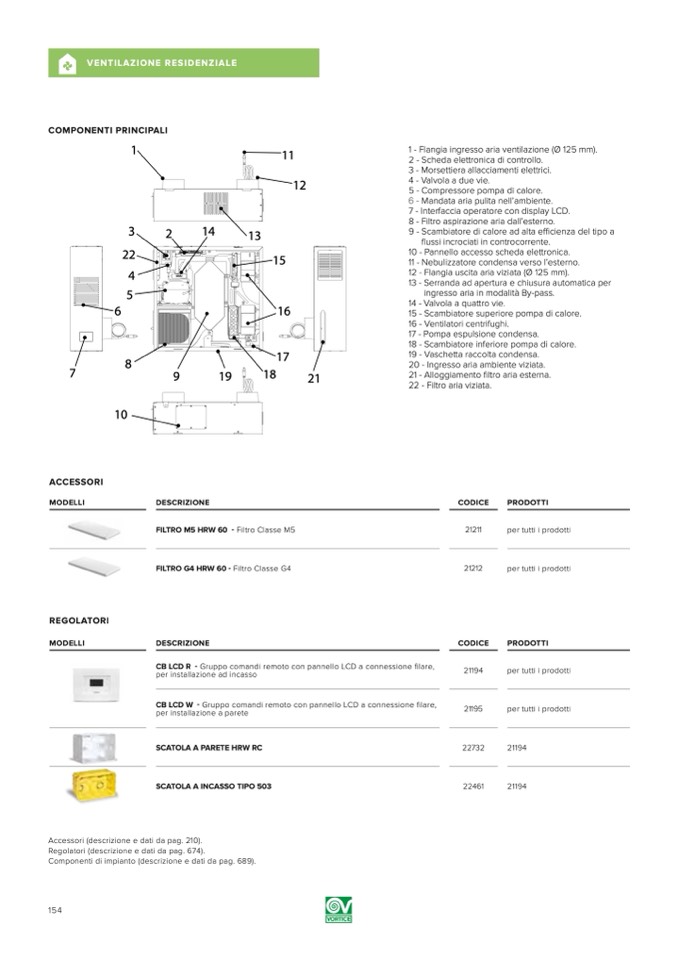

COMPONENTI PRINCIPALI

7

ACCESSORI

MODELLI

REGOLATORI

MODELLI

8

10

17

9

19

18

21

DESCRIZIONE

FILTRO M5 HRW 60 - Filtro Classe M5

FILTRO G4 HRW 60 - Filtro Classe G4

DESCRIZIONE

CB LCD R - Gruppo comandi remoto con pannello LCD a connessione filare,

per installazione ad incasso

CB LCD W - Gruppo comandi remoto con pannello LCD a connessione filare,

per installazione a parete

SCATOLA A PARETE HRW RC

SCATOLA A INCASSO TIPO 503

1

3

2

14

13

22

11

12

1 - Flangia ingresso aria ventilazione (Ø 125 mm).

2 - Scheda elettronica di controllo.

3 - Morsettiera allacciamenti elettrici.

4 - Valvola a due vie.

5 - Compressore pompa di calore.

6 - Mandata aria pulita nell’ambiente.

7 - Interfaccia operatore con display LCD.

8 - Filtro aspirazione aria dall’esterno.

9 - Scambiatore di calore ad alta efficienza del tipo a

flussi incrociati in controcorrente.

10 - Pannello accesso scheda elettronica.

11 - Nebulizzatore condensa verso l’esterno.

12 - Flangia uscita aria viziata (Ø 125 mm).

13 - Serranda ad apertura e chiusura automatica per

ingresso aria in modalità By-pass.

14 - Valvola a quattro vie.

15 - Scambiatore superiore pompa di calore.

16 - Ventilatori centrifughi.

17 - Pompa espulsione condensa.

18 - Scambiatore inferiore pompa di calore.

19 - Vaschetta raccolta condensa.

20 - Ingresso aria ambiente viziata.

21 - Alloggiamento filtro aria esterna.

22 - Filtro aria viziata.

15

6

16

4

5

Accessori (descrizione e dati da pag. 210).

Regolatori (descrizione e dati da pag. 674).

Componenti di impianto (descrizione e dati da pag. 689).

154

CODICE

21211

21212

CODICE

21194

21195

22732

22461

PRODOTTI

per tutti i prodotti

per tutti i prodotti

PRODOTTI

per tutti i prodotti

per tutti i prodotti

21194

21194
