A

VENTILAZIONE RESIDENZIALE

efabcd

[1]

[2]

[3]

[4]

[1] VORT HRW 60 HP MONO B [2] Coppia

(G4+M5) di filtri montati nei condotti di aspirazione

e mandata (in alternativa opzionale G4+F7). [3]

Bocche di mandata ed espulsione aria a sezione

circolare di diametro nominale pari a 125 mm. Tubo

evaquazione condensa. [4] Pannello comandi con

display LCD, posto sul fianco destro del prodotto.

VENTILAZIONE DECENTRALIZZATA

DA PARETE

FINO A 55 M

2

VERSIONI DISPONIBILI

• 2 modelli, diversi per la colorazione, bianca o nera, del pannello frontale.

CARATTERISTICHE TECNICHE

•Involucro in lamiera d’acciaio zincata e preverniciate esternamente di colore grigio,

progettato per l’installazione a parete, in corrispondenza di un muro perimetrale del

locale di destinazione. Condotti di ventilazione posteriori di diametro nominale pari a

125 mm.

•Pannello frontale estetico con finitura a specchio in resina plastica, disponibile in

colore bianco o nero.

• Bocche di mandata ed espulsione aria a sezione circolare di diametro nominale pari

a 125 mm.

• Motoventilatori EC con alberi montati su cuscinetti a sfere, a 3 velocità, accoppiati a

giranti centrifughe.

• Scambiatore di calore ad alta efficienza del tipo a flussi incrociati in controcorrente in

materiale plastico (PS).

• Pompa di calore equipaggiata di compressore alternativo.

• Filtri G4 ed M5, rispettivamente posti in corrispondenza dei condotti di aspirazione e

mandata.

•Dispositivo di nebulizzazione integrato per lo smaltimento della condensa che si

accumula nel prodotto durante il suo funzionamento.

• Pannello comandi con display LCD, posto sul fianco destro del prodotto per:

• l’accensione / lo spegnimento;

• l’impostazione del livello di prestazione erogata;

• la programmazione del funzionamento settimanale;

• la programmazione della modalità “VACANZA”: nel periodo indicato l’apparecchio

funzionerà alla velocità minima per assicurare la corretta ventilazione del locale,

minimizzando al contempo i consumi;

• la visualizzazione delle temperature dell’aria di rinnovo;

• la segnalazione della condizione di filtri saturi.

• 3 modalità di funzionamento impostabili in funzione delle temperature ambiente, effettiva

e desiderata, e della temperatura esterna:

•FREE COOLING: l’aria viziata espulsa all’esterno viene sostituita da aria fresca di

rinnovo, filtrata dalle impurità e direttamente immessa nel locale;

•VENTILAZIONE PASSIVA: l’aria viziata espulsa all’esterno viene sostituita da aria

fresca di rinnovo, filtrata dalle impurità e preventivamente riscaldata o raffrescata nello

scambiatore di calore;

• VENTILAZIONE ATTIVA: l’aria viziata espulsa all’esterno viene sostituita da aria fresca

di rinnovo, filtrata dalle impurità e riscaldata o raffrescata dall’azione combinata dello

scambiatore di calore e della pompa di calore.

• Grado di protezione da polveri e acqua: IPX2.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

152

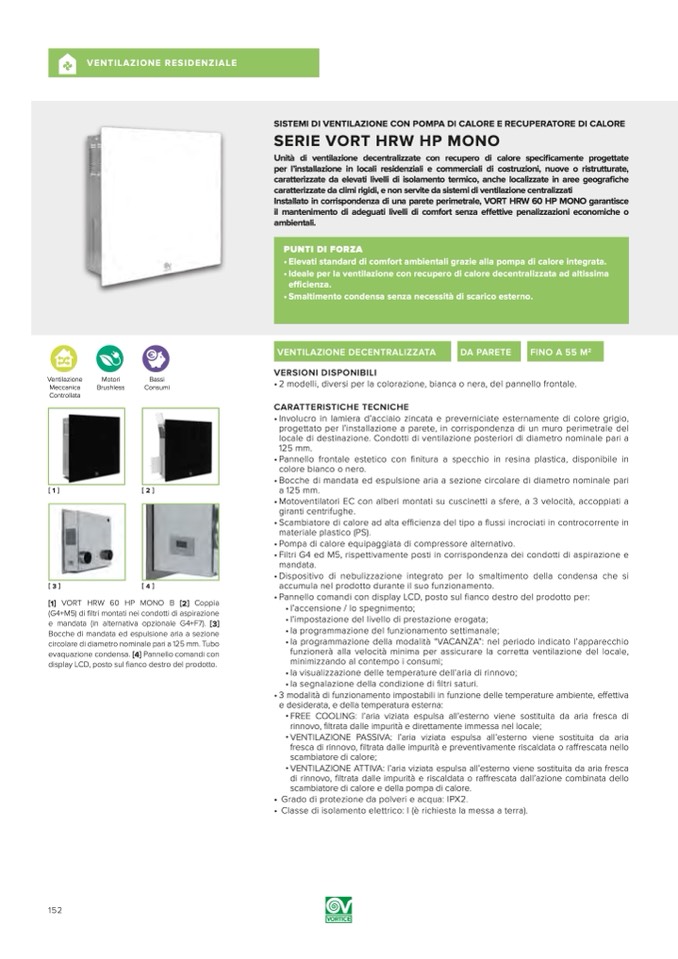

SISTEMI DI VENTILAZIONE CON POMPA DI CALORE E RECUPERATORE DI CALORE

SERIE VORT HRW HP MONO

Unità di ventilazione decentralizzate con recupero di calore specificamente progettate

per l’installazione in locali residenziali e commerciali di costruzioni, nuove o ristrutturate,

caratterizzate da elevati livelli di isolamento termico, anche localizzate in aree geografiche

caratterizzate da climi rigidi, e non servite da sistemi di ventilazione centralizzati

Installato in corrispondenza di una parete perimetrale, VORT HRW 60 HP MONO garantisce

il mantenimento di adeguati livelli di comfort senza effettive penalizzazioni economiche o

ambientali.

PUNTI DI FORZA

• Elevati standard di comfort ambientali grazie alla pompa di calore integrata.

• Ideale per la ventilazione con recupero di calore decentralizzata ad altissima

efficienza.

• Smaltimento condensa senza necessità di scarico esterno.
