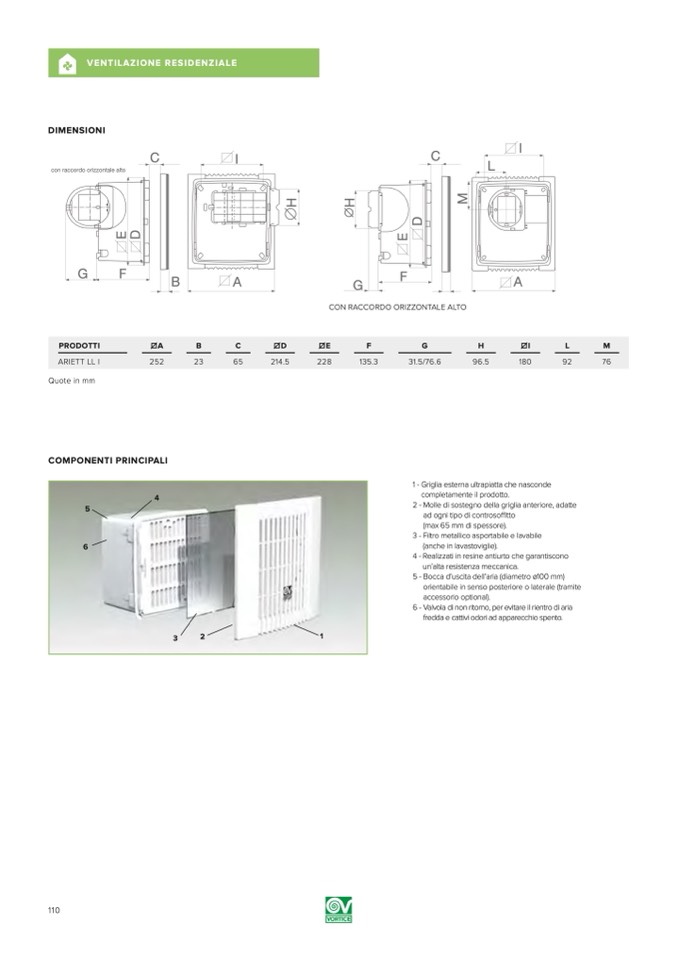

VENTILAZIONE RESIDENZIALE

DIMENSIONI

G

F

C

B

A

I

L

C

con raccordo orizzontale alto

G

F

C

Quote in mm

F

COMPONENTI PRINCIPALI

I

con raccordo orizzontale alto

B

A

G

F

A

I

L

A

CON RACCORDO ORIZZONTALE ALTO

PRODOTTI

ARIETT LL I

†A

252

B

23

C

65

†D

214.5

†E

228

F

135.3

G

31.5/76.6

H

96.5

†I

180

L

92

M

76

G

1 - Griglia esterna ultrapiatta che nasconde

completamente il prodotto.

2 - Molle di sostegno della griglia anteriore, adatte

ad ogni tipo di controsoffitto

(max 65 mm di spessore).

3 - Filtro metallico asportabile e lavabile

(anche in lavastoviglie).

4 - Realizzati in resine antiurto che garantiscono

un’alta resistenza meccanica.

5 - Bocca d’uscita dell’aria (diametro ø100 mm)

orientabile in senso posteriore o laterale (tramite

accessorio optional).

6 - Valvola di non ritorno, per evitare il rientro di aria

fredda e cattivi odori ad apparecchio spento.

5

6

4

3

2

1

110

∅
