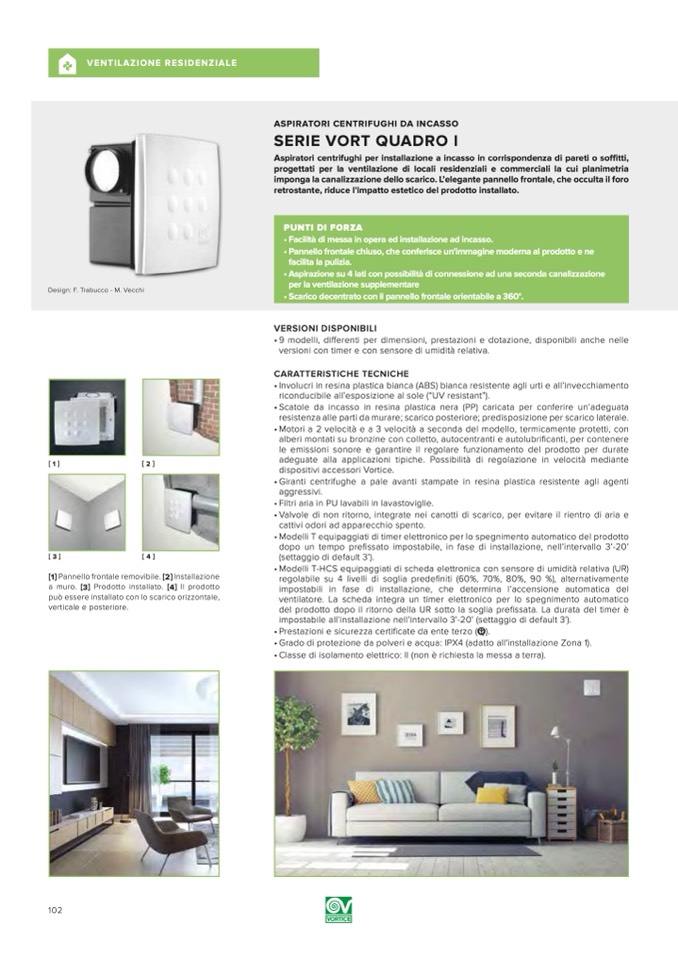

VENTILAZIONE RESIDENZIALE

[1]

[2]

[3]

[4]

[1] Pannello frontale removibile. [2] Installazione

a muro. [3] Prodotto installato. [4] Il prodotto

può essere installato con lo scarico orizzontale,

verticale e posteriore.

VERSIONI DISPONIBILI

•9 modelli, differenti per dimensioni, prestazioni e dotazione, disponibili anche nelle

versioni con timer e con sensore di umidità relativa.

CARATTERISTICHE TECNICHE

• Involucri in resina plastica bianca (ABS) bianca resistente agli urti e all’invecchiamento

riconducibile all’esposizione al sole (“UV resistant”).

•Scatole da incasso in resina plastica nera (PP) caricata per conferire un’adeguata

resistenza alle parti da murare; scarico posteriore; predisposizione per scarico laterale.

• Motori a 2 velocità e a 3 velocità a seconda del modello, termicamente protetti, con

alberi montati su bronzine con colletto, autocentranti e autolubrificanti, per contenere

le emissioni sonore e garantire il regolare funzionamento del prodotto per durate

adeguate alla applicazioni tipiche. Possibilità di regolazione in velocità mediante

dispositivi accessori Vortice.

•Giranti centrifughe a pale avanti stampate in resina plastica resistente agli agenti

aggressivi.

• Filtri aria in PU lavabili in lavastoviglie.

•Valvole di non ritorno, integrate nei canotti di scarico, per evitare il rientro di aria e

cattivi odori ad apparecchio spento.

• Modelli T equipaggiati di timer elettronico per lo spegnimento automatico del prodotto

dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo 3’-20’

(settaggio di default 3’).

• Modelli T-HCS equipaggiati di scheda elettronica con sensore di umidità relativa (UR)

regolabile su 4 livelli di soglia predefiniti (60%, 70%, 80%, 90 %), alternativamente

impostabili in fase di installazione, che determina l’accensione automatica del

ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico

del prodotto dopo il ritorno della UR sotto la soglia prefissata. La durata del timer è

impostabile all’installazione nell’intervallo 3’-20’ (settaggio di default 3’).

• Prestazioni e sicurezza certificate da ente terzo (¥).

• Grado di protezione da polveri e acqua: IPX4 (adatto all'installazione Zona 1).

• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

102

ASPIRATORI CENTRIFUGHI DA INCASSO

SERIE VORT QUADRO I

Aspiratori centrifughi per installazione a incasso in corrispondenza di pareti o soffitti,

progettati per la ventilazione di locali residenziali e commerciali la cui planimetria

imponga la canalizzazione dello scarico. L’elegante pannello frontale, che occulta il foro

retrostante, riduce l’impatto estetico del prodotto installato.

PUNTI DI FORZA

• Facilità di messa in opera ed installazione ad incasso.

• Pannello frontale chiuso, che conferisce un’immagine moderna al prodotto e ne

facilita la pulizia.

• Aspirazione su 4 lati con possibilità di connessione ad una seconda canalizzazione

per la ventilazione supplementare

• Scarico decentrato con il pannello frontale orientabile a 360°.

Design: F. Trabucco - M. Vecchi
