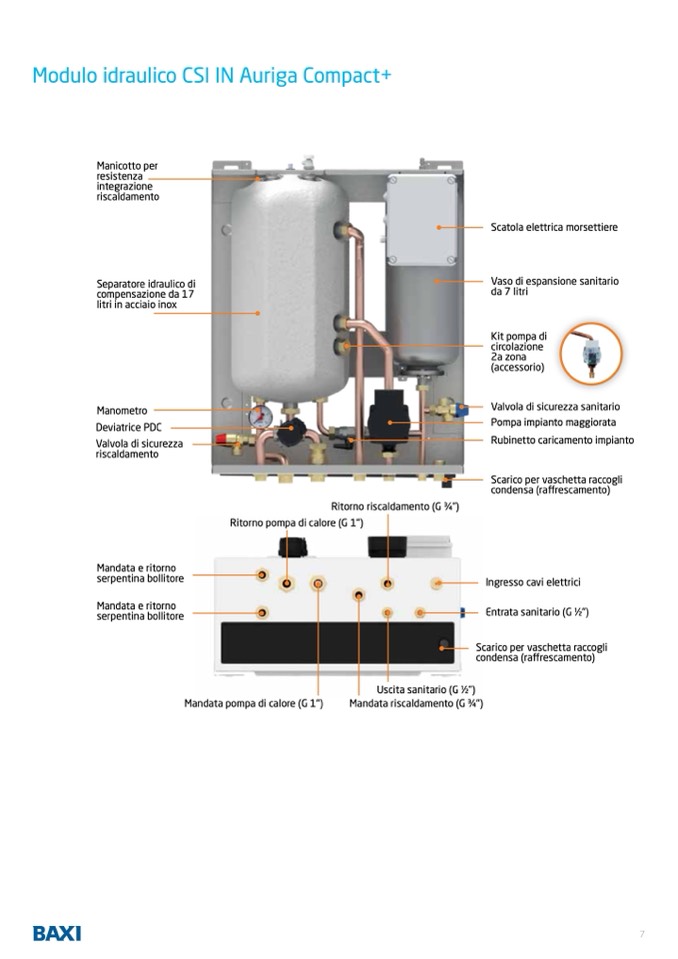

Modulo idraulico CSI IN Auriga Compact+

Manicotto per

resistenza

integrazione

riscaldamento

Separatore idraulico di

compensazione da 17

litri in acciaio inox

Manometro

Deviatrice PDC

Valvola di sicurezza

riscaldamento

Mandata e ritorno

serpentina bollitore

Mandata e ritorno

serpentina bollitore

Scatola elettrica morsettiere

Vaso di espansione sanitario

da 7 litri

Kit pompa di

circolazione

2a zona

(accessorio)

Valvola di sicurezza sanitario

Pompa impianto maggiorata

Rubinetto caricamento impianto

Scarico per vaschetta raccogli

condensa (raffrescamento)

Ingresso cavi elettrici

Entrata sanitario (G 1⁄2")

Scarico per vaschetta raccogli

condensa (raffrescamento)

Uscita sanitario (G 1⁄2")

Mandata riscaldamento (G 3⁄4")

Ritorno riscaldamento (G

3⁄4")

Ritorno pompa di calore (G 1")

Mandata pompa di calore (G 1")

7
