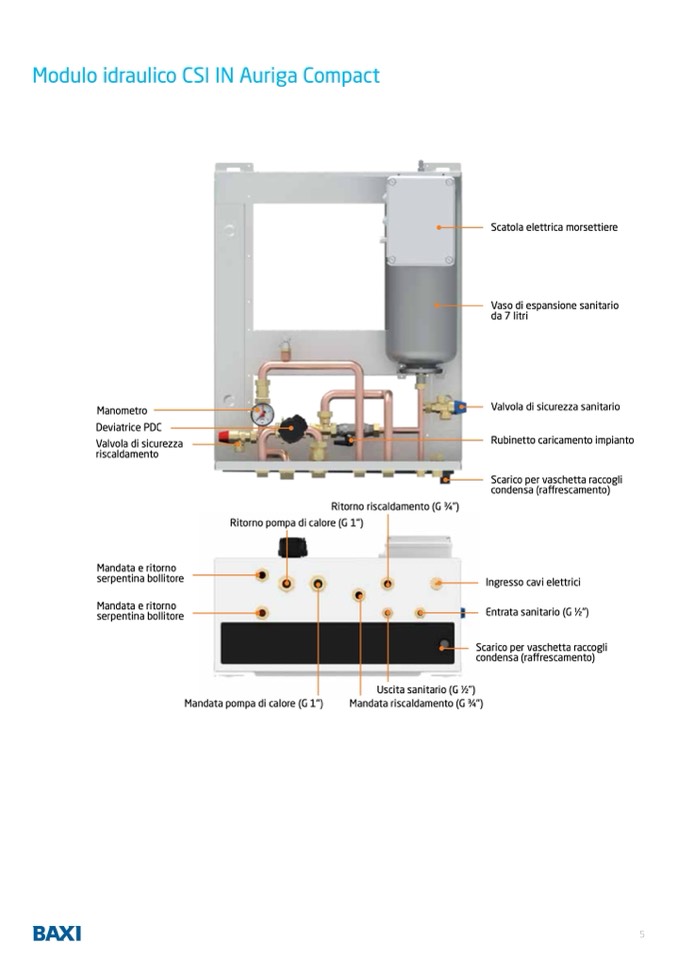

Modulo idraulico CSI IN Auriga Compact

Manometro

Deviatrice PDC

Valvola di sicurezza

riscaldamento

Mandata e ritorno

serpentina bollitore

Mandata e ritorno

serpentina bollitore

Scatola elettrica morsettiere

Vaso di espansione sanitario

da 7 litri

Valvola di sicurezza sanitario

Rubinetto caricamento impianto

Scarico per vaschetta raccogli

condensa (raffrescamento)

Ingresso cavi elettrici

Entrata sanitario (G 1⁄2")

Scarico per vaschetta raccogli

condensa (raffrescamento)

Uscita sanitario (G 1⁄2")

Mandata riscaldamento (G 3⁄4")

Ritorno riscaldamento (G

3⁄4")

Ritorno pompa di calore (G 1")

Mandata pompa di calore (G 1")

5
