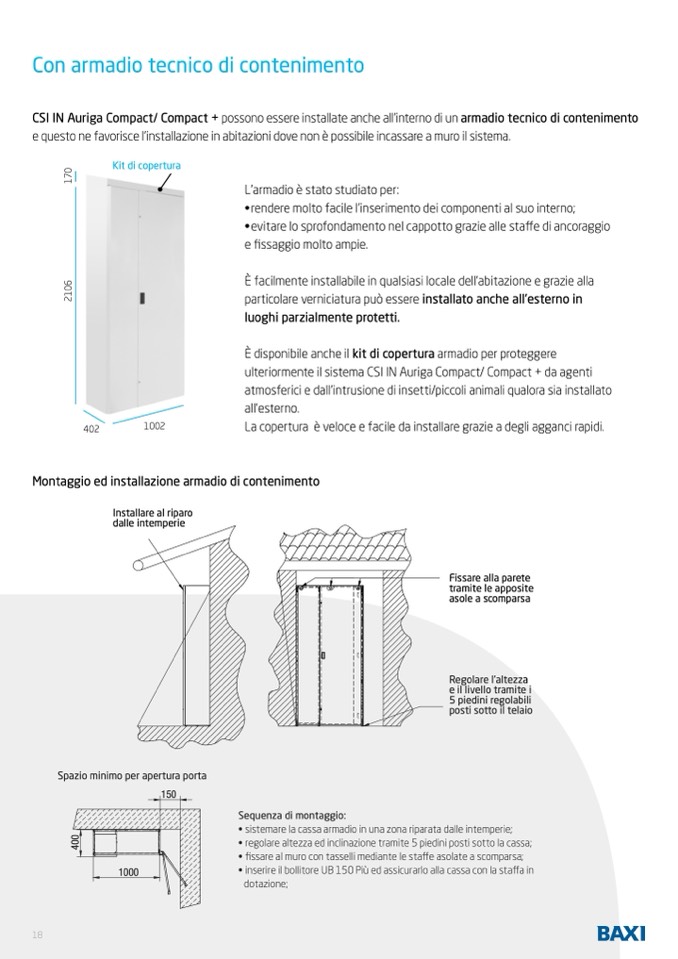

Con armadio tecnico di contenimento
CSI IN Auriga Compact/ Compact + possono essere installate anche all’interno di un armadio tecnico di contenimento
e questo ne favorisce l’installazione in abitazioni dove non è possibile incassare a muro il sistema.
18
402
1002
L’armadio
è stato studiato per:
• rendere molto facile l’inserimento dei componenti al suo interno;
• evitare lo sprofondamento nel cappotto grazie alle sta
ffe di ancoraggio
e
fissaggio molto ampie.
È facilmente installabile in qualsiasi locale dell’abitazione e grazie alla
particolare verniciatura pu
ò essere installato anche all’esterno in
luoghi parzialmente protetti.
È disponibile anche il kit di copertura armadio per proteggere
ulteriormente il sistema CSI IN Auriga Compact/ Compact + da agenti
atmosferici e dall'intrusione di insetti/piccoli animali qualora sia installato
all'esterno.
La copertura
è veloce e facile da installare grazie a degli agganci rapidi.
Kit di copertura
Montaggio ed installazione armadio di contenimento
Installare al riparo
dalle intemperie
Spazio minimo per apertura porta
150
1000
Sequenza di montaggio:
Fissare alla parete
tramite le apposite
asole a scomparsa
Regolare l’altezza
e il livello tramite i
5 piedini regolabili
posti sotto il telaio
• sistemare la cassa armadio in una zona riparata dalle intemperie;
• regolare altezza ed inclinazione tramite 5 piedini posti sotto la cassa;
• fissare al muro con tasselli mediante le sta
ffe asolate a scomparsa;
• inserire il bollitore UB 150 Più ed assicurarlo alla cassa con la staffa in
dotazione;
