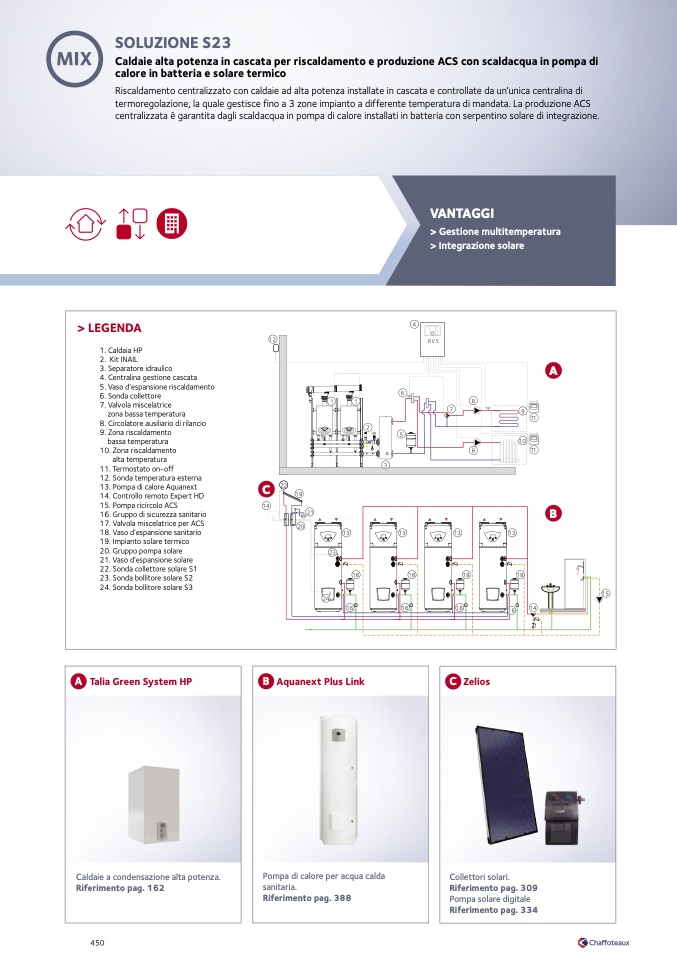

SOLUZIONE S23

Caldaie alta potenza in cascata per riscaldamento e produzione ACS con scaldacqua in pompa di

calore in batteria e solare termico

Riscaldamento centralizzato con caldaie ad alta potenza installate in cascata e controllate da un’unica centralina di

termoregolazione, la quale gestisce fino a 3 zone impianto a differente temperatura di mandata. La produzione ACS

centralizzata è garantita dagli scaldacqua in pompa di calore installati in batteria con serpentino solare di integrazione.

> LEGENDA

1. Caldaia HP

2. Kit INAIL

3. Separatore idraulico

4. Centralina gestione cascata

5. Vaso d’espansione riscaldamento

6. Sonda collettore

7. Valvola miscelatrice

zona bassa temperatura

8. Circolatore ausiliario di rilancio

9. Zona riscaldamento

bassa temperatura

10. Zona riscaldamento

alta temperatura

11. Termostato on-off

12. Sonda temperatura esterna

13. Pompa di calore Aquanext

14. Controllo remoto Expert HD

15. Pompa ricircolo ACS

16. Gruppo di sicurezza sanitario

17. Valvola miscelatrice per ACS

18. Vaso d’espansione sanitario

19. Impianto solare termico

20. Gruppo pompa solare

21. Vaso d’espansione solare

22. Sonda collettore solare S1

23. Sonda bollitore solare S2

24. Sonda bollitore solare S3

A Talia Green System HP

Caldaie a condensazione alta potenza.

Riferimento pag. 162

4

12

RVS

C

22

19

14

20

21

B

B

Aquanext Plus Link

23

24

18

18

18

18

Pompa di calore per acqua calda

sanitaria.

Riferimento pag. 388

Collettori solari.

6

1

1

8

A

9

11

ON-OFF

11

2

5

3

13

13

10

16

s

16

s

16

s

C Zelios

16

s

14

VANTAGGI

> Gestione multitemperatura

> Integrazione solare

7

13

13

8

Riferimento pag. 309

Pompa solare digitale

Riferimento pag. 334

ON-OFF

15
