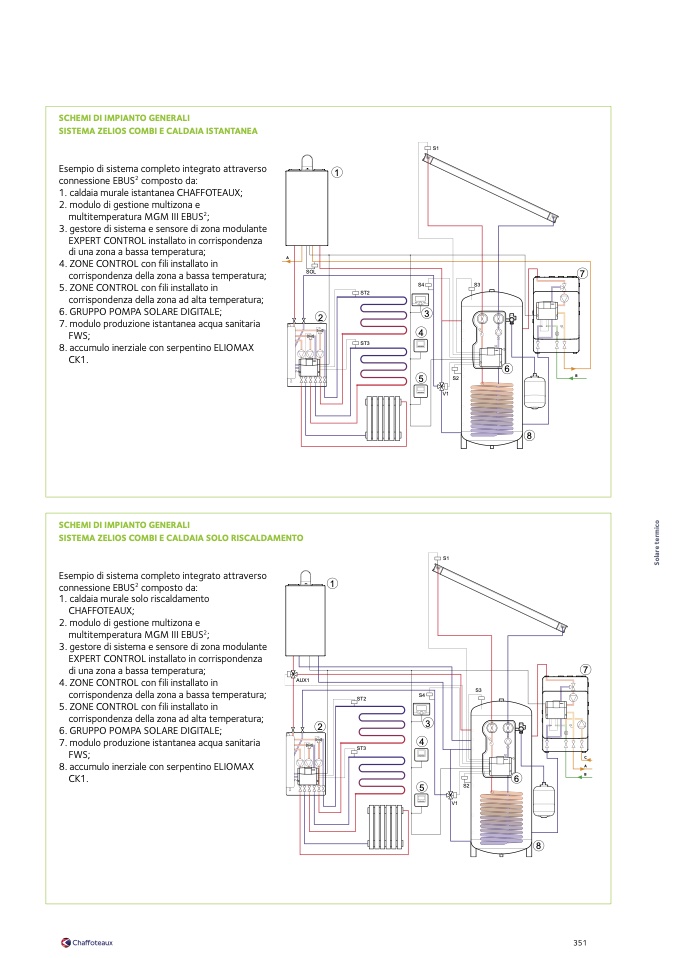

SCHEMI DI IMPIANTO GENERALI
SISTEMA ZELIOS COMBI E CALDAIA ISTANTANEA
Esempio di sistema completo integrato attraverso
connessione EBUS
2
composto da:
1. caldaia murale istantanea CHAFFOTEAUX;
2. modulo di gestione multizona e
multitemperatura MGM III EBUS
2
;
3. gestore di sistema e sensore di zona modulante
EXPERT CONTROL installato in corrispondenza
di una zona a bassa temperatura;
4. ZONE CONTROL con fili installato in
corrispondenza della zona a bassa temperatura;
5. ZONE CONTROL con fili installato in
corrispondenza della zona ad alta temperatura;
6. GRUPPO POMPA SOLARE DIGITALE;
7. modulo produzione istantanea acqua sanitaria
FWS;
8. accumulo inerziale con serpentino ELIOMAX
CK1.
S1
SCHEMI DI IMPIANTO GENERALI
SISTEMA ZELIOS COMBI E CALDAIA SOLO RISCALDAMENTO
TA1 TA2 TA3 SE
BUS BUS
B
T B
T
Esempio di sistema completo integrato attraverso
connessione EBUS
2
composto da:
1. caldaia murale solo riscaldamento
CHAFFOTEAUX;
2. modulo di gestione multizona e
multitemperatura MGM III EBUS
2
;
3. gestore di sistema e sensore di zona modulante
EXPERT CONTROL installato in corrispondenza
di una zona a bassa temperatura;
4. ZONE CONTROL con fili installato in
corrispondenza della zona a bassa temperatura;
5. ZONE CONTROL con fili installato in
corrispondenza della zona ad alta temperatura;
6. GRUPPO POMPA SOLARE DIGITALE;
7. modulo produzione istantanea acqua sanitaria
FWS;
8. accumulo inerziale con serpentino ELIOMAX
CK1.
TERMOSTATO TERMOSTATO
PAVIMENTO PAVIMENTO
1
GRUPPO POMPA
SOLARE DIGITALE
B
B
A
1
ST2
2
SOL
7
B
o
c
i
m
r
e
t
e
r
a
l
o
S
SCHE
ALIMENTAZIONE 230V
S1
S1
AUX1
V
0
2
E
3
N
O
I
Z
A
T
N
E
M
I
L
A
N
L N
L L-NL+A1A1
ST2
ST3
VALVOLA
DEVIATRICE
MOTORIZZATA
S4
3
S3
B TB T
6
B
AB
A
2
3
5
V1
SCHEDA MODULO MGM III
230V ST2 ST3
P1
P2
P3
P3
N
L
2 2 3 3
N O L N O
L N O
L A1 A1
230V
P1
V1
AUX1
S1
S2
S3
S4
BUS BUS
7
C
A
B
S3
8
S2
4
ST3
S4
S3
4
5
S2
6
S2
8
V1
351
