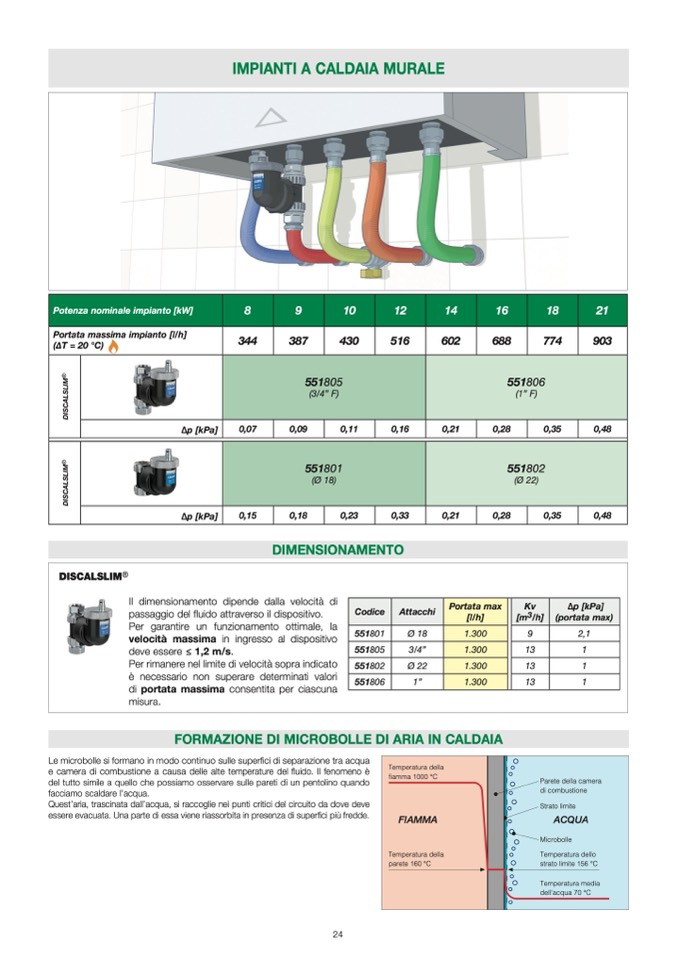

IMPIANTI A CALDAIA MURALE

Potenza nominale impianto [kW]

8

9

10

12

14

16

18

21

Portata massima impianto [l/h

]

(ΔT = 20 °C)

344

387

430

516

602

688

774

903

D

I

S

C

A

L

S

L

I

M

®

55180

5

(3/4” F

)

551806

(1” F

)

∆p [kPa]

0,07

0,09

0,11

0,16

0,21

0,28

0,35

0,4

8

D

I

S

C

A

L

S

L

I

M

®

55180

1

(Ø 18)

551802

(Ø 22)

∆p [kPa]

0,15

0,18

0,23

0,33

0,21

0,28

0,35

0,4

8

DIMENSIONAMENTO

DISCALSLIM

®

Il dimensionamento dipende dalla velocità di

passaggio del fluido attraverso il dispositivo

.

Per garantire un funzionamento ottimale, l

a

velocità massima in ingresso al dispositiv

o

deve essere ≤ 1,2 m/s.

Per rimanere nel limite di velocità sopra indicat

o

è necessario non superare determinati valori

di portata massima consentita per ciascun

a

misura

.

Codice

Attacchi

Portata ma

x

[l/h]

Kv

[m3/h]

∆p [kPa]

(portata max

)

551801

Ø 18

1.300

9

2,1

551805

3/4”

1.300

13

1

551802

Ø 22

1.300

13

1

551806

1”

1.300

13

1

FORMAZIONE DI MICROBOLLE DI ARIA IN CALDAI

A

Le microbolle si formano in modo continuo sulle superfici di separazione tra acqua

e camera di combustione a causa delle alte temperature del

fluido. Il fenomeno è

del tutto simile a quello che possiamo osservare sulle pareti di un pentolino quando

facciamo scaldare l’acqua

.

Quest’aria, trascinata dall’acqua, si raccoglie nei punti critici del circuito da dove dev

e

essere evacuata. Una parte di essa viene riassorbita in presenza di super

fici più fredde

.

Temperatura della

fiamma 1000 °C

FIAMMA

Temperatura della

parete 160 °C

Parete della camer

a

di combustione

Strato limit

e

ACQUA

Microbolle

Temperatura dello

strato limite 156 °C

Temperatura media

dell'acqua 70 °C

24
