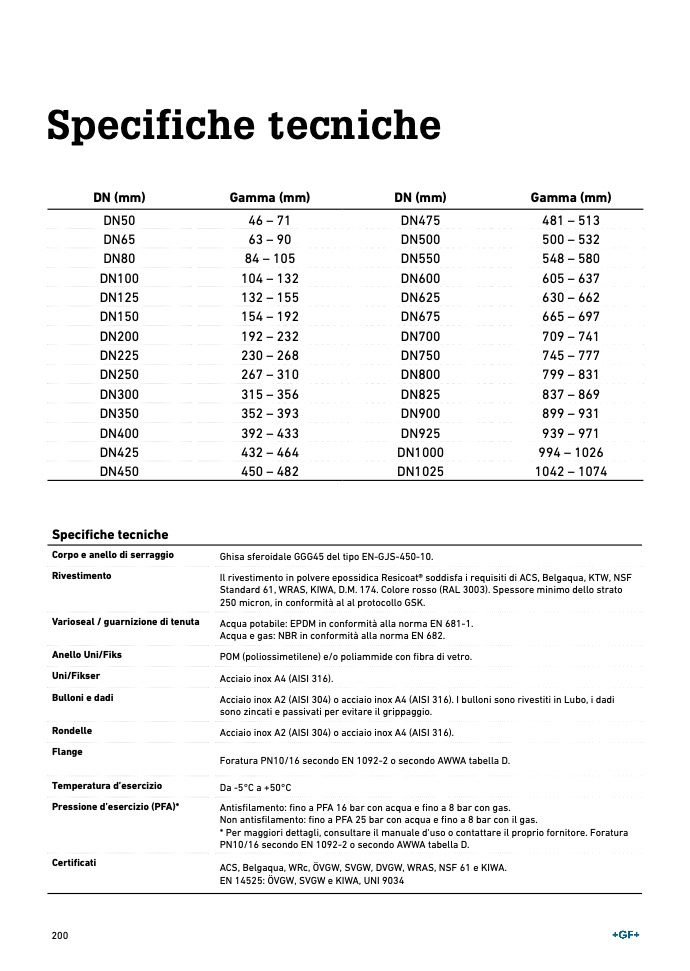

Specifiche tecnich

e

DN (mm)

Gamma (mm)

DN (mm)

Gamma (mm)

DN50

46 – 71

DN475

481 – 513

DN65

63 – 90

DN500

500 – 532

DN80

84 – 105

DN550

548 – 580

DN100

104 – 132

DN600

605 – 637

DN125

132 – 155

DN625

630 – 662

DN150

154 – 192

DN675

665 – 697

DN200

192 – 232

DN700

709 – 741

DN225

230 – 268

DN750

745 – 777

DN250

267 – 310

DN800

799 – 831

DN300

315 – 356

DN825

837 – 869

DN350

352 – 393

DN900

899 – 931

DN400

392 – 433

DN925

939 – 971

DN425

432 – 464

DN1000

994 – 1026

DN450

450 – 482

DN1025

1042 – 107

4

Speci

fiche tecnich

e

Corpo e anello di serraggio

Ghisa sferoidale GGG45 del tipo EN-GJS-450-10.

Rivestimento

Il rivestimento in polvere epossidica Resicoat® soddisfa i requisiti di ACS, Belgaqua, KTW, NS

F

Standard 61, WRAS, KIWA, D.M. 174. Colore rosso (RAL 3003). Spessore minimo dello strato

250 micron, in conformità al al protocollo GSK

.

Varioseal / guarnizione di tenuta

Acqua potabile: EPDM in conformità alla norma EN 681-1.

Acqua e gas: NBR in conformità alla norma EN 682.

Anello Uni/Fiks

POM (poliossimetilene) e/o poliammide con fibra di vetro.

Uni/Fikser

Acciaio inox A4 (AISI 316).

Bulloni e dadi

Acciaio inox A2 (AISI 304) o acciaio inox A4 (AISI 316). I bulloni sono rivestiti in Lubo, i dad

i

sono zincati e passivati per evitare il grippaggio.

Rondelle

Acciaio inox A2 (AISI 304) o acciaio inox A4 (AISI 316).

Flange

Foratura PN10/16 secondo EN 1092-2 o secondo AWWA tabella D.

Temperatura d’esercizio

Da -5°C a +50°C

Pressione d’esercizio (PFA)*

Antisfilamento: fino a PFA 16 bar con acqua e

fino a 8 bar con gas.

Non antisfilamento: fino a PFA 25 bar con acqua e fino a 8 bar con il gas.

* Per maggiori dettagli, consultare il manuale d'uso o contattare il proprio fornitore. Foratura

PN10/16 secondo EN 1092-2 o secondo AWWA tabella D.

Certi

ficati

ACS, Belgaqua, WRc, ÖVGW, SVGW, DVGW, WRAS, NSF 61 e KIWA.

EN 14525: ÖVGW, SVGW e KIWA, UNI 903

4
