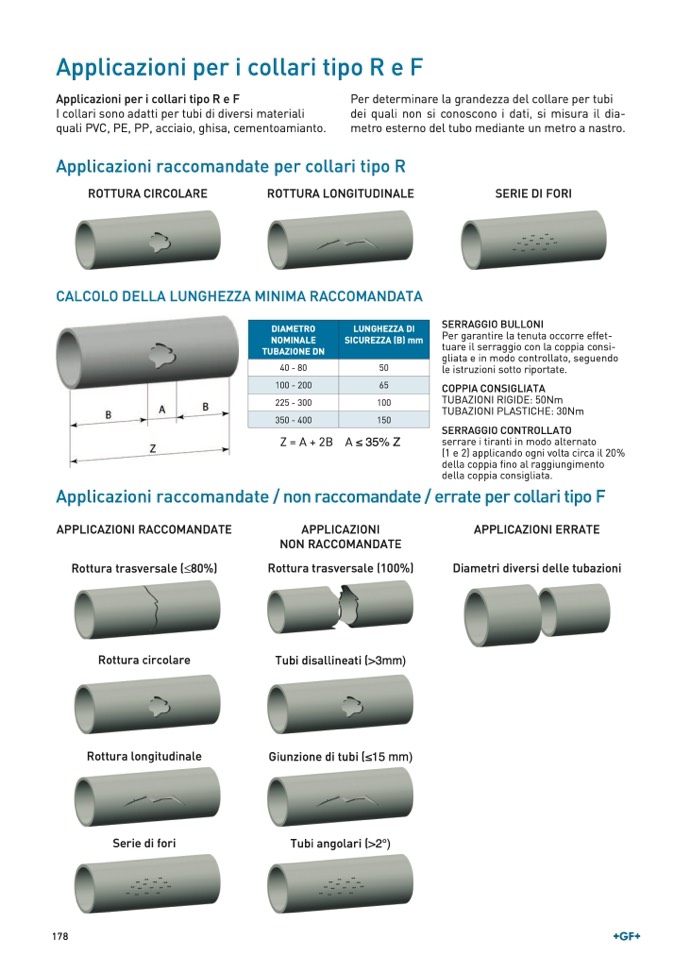

Applicazioni per i collari tipo R e

F

Applicazioni per i collari tipo R e

F

I collari sono adatti per tubi di diversi materiali

quali PVC, PE, PP, acciaio, ghisa, cementoamianto

.

Per determinare la grandezza del collare per tubi

dei quali non si conoscono i dati, si misura il dia-

metro esterno del tubo mediante un metro a nastro

.

Applicazioni raccomandate per collari tipo R

ROTTURA CIRCOLARE

ROTTURA LONGITUDINALE

SERIE DI FORI

CALCOLO DELLA LUNGHEZZA MINIMA RACCOMANDAT

A

DIAMETRO

NOMINALE

TUBAZIONE DN

LUNGHEZZA DI

SICUREZZA (B) mm

40 - 80

50

100 - 200

65

225 - 300

100

SERRAGGIO BULLON

I

Per garantire la tenuta occorre effet-

tuare il serraggio con la coppia consi

-

gliata e in modo controllato, seguend

o

le istruzioni sotto riportate

.

COPPIA CONSIGLIAT

A

TUBAZIONI RIGIDE: 50N

m

TUBAZIONI PLASTICHE: 30N

m

SERRAGGIO CONTROLLATO

Z = A + 2B A

3

5%

Z

serrare i tiranti in modo alternato

(1 e 2) applicando ogni volta circa il 20%

della coppia

fi no al raggiungiment

o

della coppia consigliata

.

Applicazioni raccomandate / non raccomandate / errate per collari tipo

F

350 - 400

150

APPLICAZIONI RACCOMANDATE

APPLICAZIONI

NON RACCOMANDAT

E

Rottura trasversale (

80%

)

Rottura trasversale (100%)

Rottura circolare

Tubi disallineati (>3mm)

APPLICAZIONI ERRAT

E

D

iametri diversi delle tubazion

i

Rottura longitudinale

Giunzione di tubi (

15 mm

)

Serie di for

i

Tubi angolari (>2°)
