Esempio di installazione
Giunto di dilatazione perimetrale in polietilene espanso a cellule chiuse di densità 23kg/
m
3
, provvisto di film trasparente in PE-LD di spessore 50 μm termosaldato, lato posteriore
dotato di adesivo ad elevata aderenza coperto da film protettivo.
Impiego
Il giunto di dilatazione perimetrale è un materassino in polietilene espanso a bassa
densità che viene posato lungo il perimetro delle strutture nei locali in cui viene installato
un impianto radiante a pavimento, siano esse pareti perimetrali o colonne, al fine di
compensare le dilatazioni termiche lineari del massetto e prevenire così la fessurazione
dello strato di rivestimento superficiale.
Di tre diverse altezze, a seconda del tipo di sistemi in cui debba essere utilizzato:
residenziali ribassati a bassa inerzia, residenziali standard, industriali.
Il lato posteriore è dotato di un strato di collante particolarmente tenace, in modo da
potersi fissare anche a pareti grezze e polverose, e di un film a protezione del collante
che viene rimosso al momento della posa.
Il lato anteriore è dotato di un film in PE che deve coprire il perimetro dell’isolante posato
a terra, per impedire al getto del massetto di insinuarsi al di sotto dell’isolante stesso. Il
film PE non è presente solo sul giunto più basso, pensato per i sistemi ribassati a bassa
inerzia RENOVA (il foglio PE non deve coprire le nocche cave del pannello) e DRY ULTRA
(impianto a secco senza massetto).
Pannello
Massetto
Tubo multistrato
Clip per pannelli piani
Giunto di dilatazione perimetrale adesivo H 150
Esempio di installazione giunto H250
Giunto perimetrale adesivo H 250
Pannello isolante
Barra di modulazione
Tubo
Caratteristiche tecniche
Proprietà
Materiale
Spessore
Altezza
Massa volumetrica
Sbordo film trasparente
Lunghezza rotolo
Colore
Installazione
Posizionamento
Fissaggio alla parete
Taglio della parte superiore
Unità di misura
-
mm
mm
kg/m
3
mm
m
-
Valore
PE-LD
8/8/10
80/150/250
23
0/150/250
53/50/50
azzurro
www.wavin.it
Sistemi Radianti a Pavimento – Guida Prodotto
61

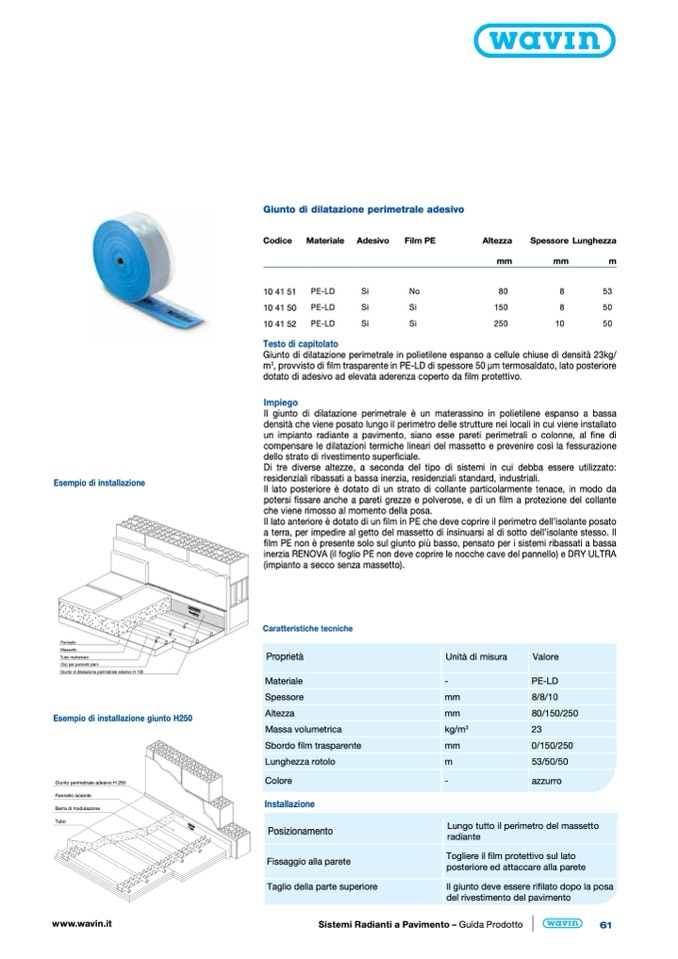

Giunto di dilatazione perimetrale adesivo
Codice
Materiale Adesivo
Film PE
10 41 51
PE-LD
Si
No
10 41 50
PE-LD
Si
Si
10 41 52
PE-LD
Si
Si
Testo di capitolato
Altezza
Spessore Lunghezza
mm
mm
m
80
8
53
150
8
50
250
10
50
Lungo tutto il perimetro del massetto
radiante
Togliere il film protettivo sul lato
posteriore ed attaccare alla parete
Il giunto deve essere rifilato dopo la posa
del rivestimento del pavimento
