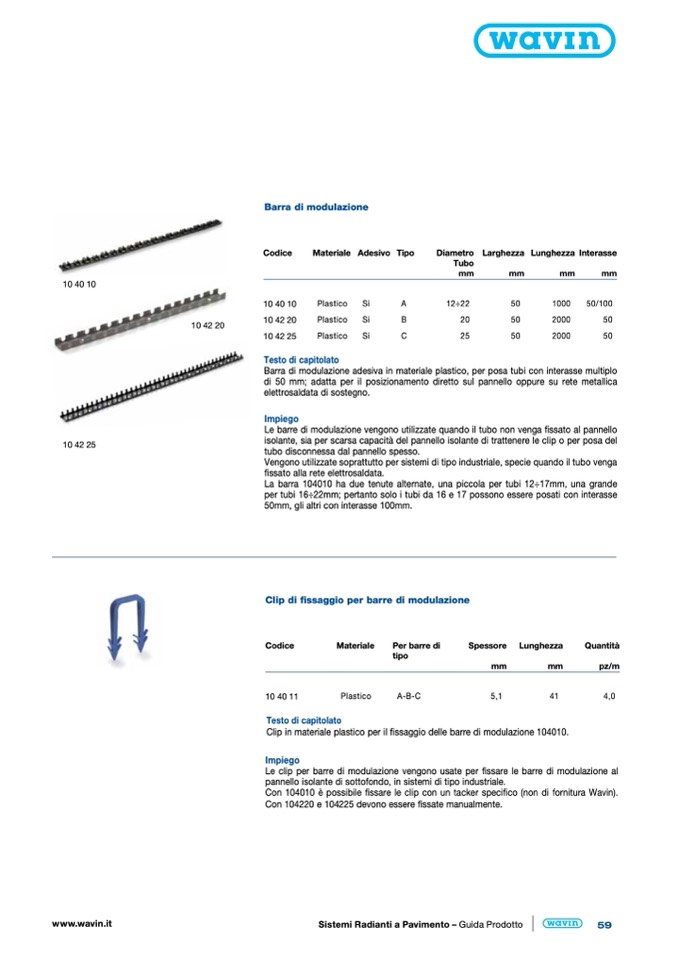

Barra di modulazione
10 40 10
Codice
10 40 10
10 42 20
10 42 25
Materiale Adesivo Tipo
Diametro Larghezza Lunghezza Interasse
Tubo
mm
mm
mm
mm
10 42 20
Plastico
Si
Plastico
Si
Plastico
Si
A
B
C
12÷22
50
20
50
25
50
1000
50/100
2000
50
2000
50
10 42 25
Barra di modulazione adesiva in materiale plastico, per posa tubi con interasse multiplo
di 50 mm; adatta per il posizionamento diretto sul pannello oppure su rete metallica
elettrosaldata di sostegno.
Impiego
Le barre di modulazione vengono utilizzate quando il tubo non venga fissato al pannello
isolante, sia per scarsa capacità del pannello isolante di trattenere le clip o per posa del
tubo disconnessa dal pannello spesso.
Vengono utilizzate soprattutto per sistemi di tipo industriale, specie quando il tubo venga
fissato alla rete elettrosaldata.
La barra 104010 ha due tenute alternate, una piccola per tubi 12÷17mm, una grande
per tubi 16÷22mm; pertanto solo i tubi da 16 e 17 possono essere posati con interasse
50mm, gli altri con interasse 100mm.
Clip di fissaggio per barre di modulazione
Codice
Materiale
Per barre di
Spessore Lunghezza
Quantità
tipo
mm
mm
pz/m
10 40 11
Plastico
A-B-C
5,1
41
4,0
Testo di capitolato
Clip in materiale plastico per il fissaggio delle barre di modulazione 104010.
Impiego
Le clip per barre di modulazione vengono usate per fissare le barre di modulazione al
pannello isolante di sottofondo, in sistemi di tipo industriale.
Con 104010 è possibile fissare le clip con un tacker specifico (non di fornitura Wavin).
Con 104220 e 104225 devono essere fissate manualmente.
Testo di capitolato
www.wavin.it
Sistemi Radianti a Pavimento – Guida Prodotto
59
