5
STRATI

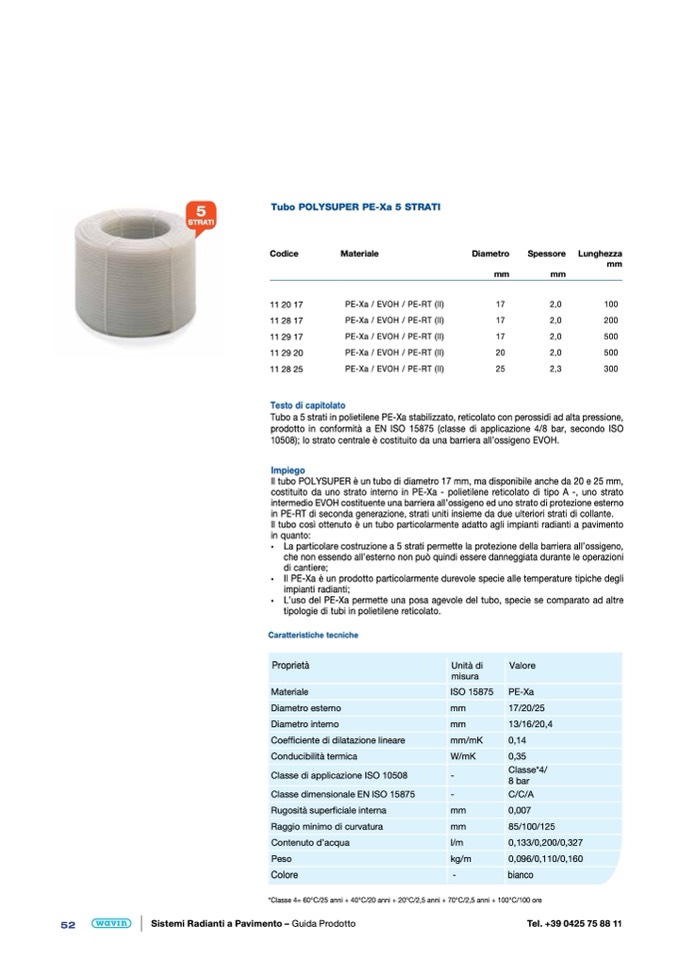

Tubo POLYSUPER PE-Xa 5 STRATI
Codice
11 20 17
11 28 17
11 29 17
11 29 20
11 28 25
Materiale
PE-Xa / EVOH / PE-RT (II)
PE-Xa / EVOH / PE-RT (II)
PE-Xa / EVOH / PE-RT (II)
PE-Xa / EVOH / PE-RT (II)
PE-Xa / EVOH / PE-RT (II)
Diametro
Spessore
mm
mm
Lunghezza
mm
Testo di capitolato
Tubo a 5 strati in polietilene PE-Xa stabilizzato, reticolato con perossidi ad alta pressione,
prodotto in conformità a EN ISO 15875 (classe di applicazione 4/8 bar, secondo ISO
10508); lo strato centrale è costituito da una barriera all’ossigeno EVOH.
Impiego
Il tubo POLYSUPER è un tubo di diametro 17 mm, ma disponibile anche da 20 e 25 mm,
costituito da uno strato interno in PE-Xa - polietilene reticolato di tipo A -, uno strato
intermedio EVOH costituente una barriera all’ossigeno ed uno strato di protezione esterno
in PE-RT di seconda generazione, strati uniti insieme da due ulteriori strati di collante.
Il tubo così ottenuto è un tubo particolarmente adatto agli impianti radianti a pavimento
in quanto:
• La particolare costruzione a 5 strati permette la protezione della barriera all’ossigeno,
che non essendo all’esterno non può quindi essere danneggiata durante le operazioni
di cantiere;
• Il PE-Xa è un prodotto particolarmente durevole specie alle temperature tipiche degli
impianti radianti;
• L’uso del PE-Xa permette una posa agevole del tubo, specie se comparato ad altre
tipologie di tubi in polietilene reticolato.
Caratteristiche tecniche
Proprietà
Materiale
Diametro esterno
Diametro interno
Coefficiente di dilatazione lineare
Conducibilità termica
Classe di applicazione ISO 10508
Classe dimensionale EN ISO 15875
Rugosità superficiale interna
Raggio minimo di curvatura
Contenuto d’acqua
Unità di
misura
Valore
17
2,0
100
17
2,0
200
17
2,0
500
20
2,0
500
25
2,3
300
ISO 15875
PE-Xa
mm
17/20/25
mm
13/16/20,4
mm/mK
0,14
W/mK
0,35
-
Classe*4/
8 bar
-
C/C/A
mm
0,007
mm
85/100/125
l/m
0,133/0,200/0,327
kg/m
0,096/0,110/0,160
Peso
Colore
-
*Classe 4= 60°C/25 anni + 40°C/20 anni + 20°C/2,5 anni + 70°C/2,5 anni + 100°C/100 ore
bianco
52
