Design Registrato N. 2056374
10% kPa
150
150
150
150
m
2
K/W
0,40
0,70
0,90
1,10
Dimensionale
Pannello SIMPLE-L, composto da una foglia in plastica rigida a nocche accoppiata
con un pannello retrostante in polistirene espanso sinterizzato a conduttività termica
migliorata, CE secondo UNI EN 13163, il che ne garantisce i livelli di resistenza mec-
canica e termica caratteristici, esente da riciclato e gas Freon, a ritardata propagazione
di fiamma (Euroclasse E di reazione al fuoco secondo UNI EN 13501-1); adatto per la
posa con interasse multiplo di 50 mm; nocche perimetrali opportunamente dimensio-
nate permettono il collegamento rigido per sovrapposizione dei lati, assicurando un
perfetto accoppiamento ed allineamento tra i pannelli stessi ed eliminando ogni possi-
bilità di formazione di ponti termici.
Impiego
Il pannello SIMPLE-L è costituito da una lastra in EPS stampata con sagoma a nocche
e rivestita da una foglia plastica rigida di protezione, ed è studiato per offrire una
soluzione efficace ed essenziale alla cantieristica moderna relativa agli impianti radianti
a pavimento.
• Il rivestimento in foglia rigida permette un buon grado di resistenza alla compressione;
• Le nocche, sagomate con appositi denti di tenuta, permettono un facile inserimento
Installazione
Accoppiamento
Fissaggio dei tubi
Interasse di posa dei tubi
ad incastro con la
prima fila di nocche
perimetrali
su nocche, ad inca-
stro DN16 e 17, per
deformazione DN20
50 mm
EN 13163
EN 822
EN 822
EN 823
EN 823
EN 824
EN 826
EN 1604
EN 12086
EN 12667
EN 12667
UNI EN 13501-1
EN 10456
-
mm
mm
mm
mm
mm/m
kPa
%
-
W/mK
m
2
K/W
Euroclasse
kJ/kgK
Kg/m
2
www.wavin.it
Sistemi Radianti a Pavimento – Guida Prodotto
47

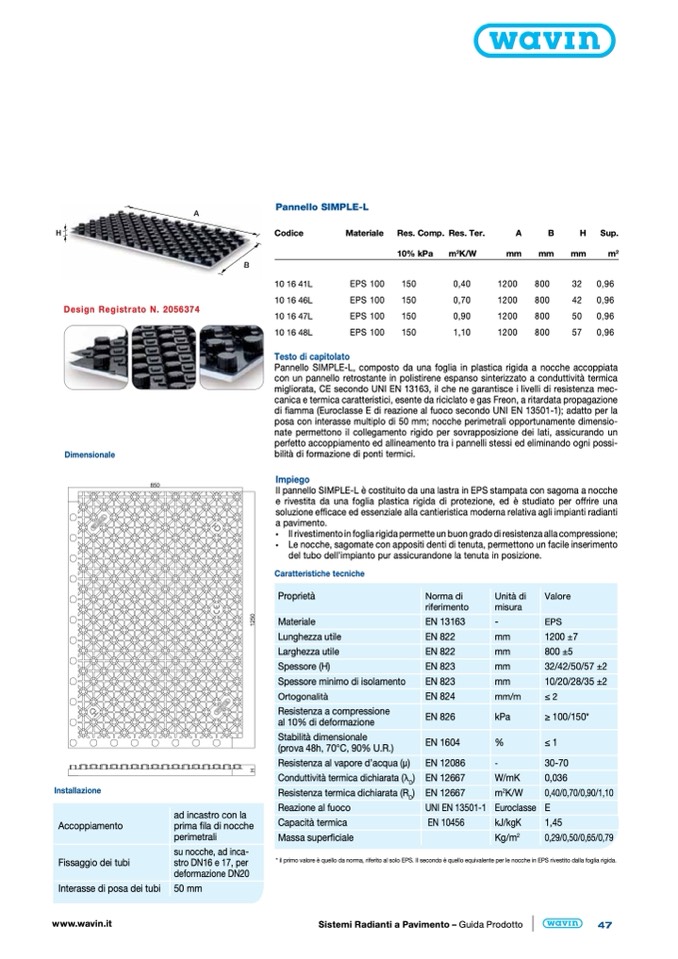

Pannello SIMPLE-L
Codice
10 16 41L
10 16 46L
10 16 47L
10 16 48L
Materiale
EPS 100
EPS 100
EPS 100
EPS 100
Res. Comp. Res. Ter.
A
B
mm
mm
1200
800
1200
800
1200
800
1200
800
H
Sup.
mm
m
2
32
0,96
42
0,96
50
0,96
57
0,96
Testo di capitolato
del tubo dell’impianto pur assicurandone la tenuta in posizione.
Caratteristiche tecniche
Proprietà
Materiale
Lunghezza utile
Larghezza utile
Spessore (H)
Spessore minimo di isolamento
Ortogonalità
Resistenza a compressione
al 10% di deformazione
Stabilità dimensionale
(prova 48h, 70°C, 90% U.R.)
Resistenza al vapore d’acqua (μ)
Conduttività termica dichiarata (λ
D
)
Resistenza termica dichiarata (R
D
)
Reazione al fuoco
Capacità termica
Massa superficiale
Norma di
riferimento
misura
Valore
EPS
1200 ±7
800 ±5
32/42/50/57 ±2
10/20/28/35 ±2
≤2
≥ 100/150*
≤1
30-70
0,036
0,40/0,70/0,90/1,10
E
1,45
0,29/0,50/0,65/0,79
* il primo valore è quello da norma, riferito al solo EPS. Il secondo è quello equivalente per le nocche in EPS rivestito dalla foglia rigida.
