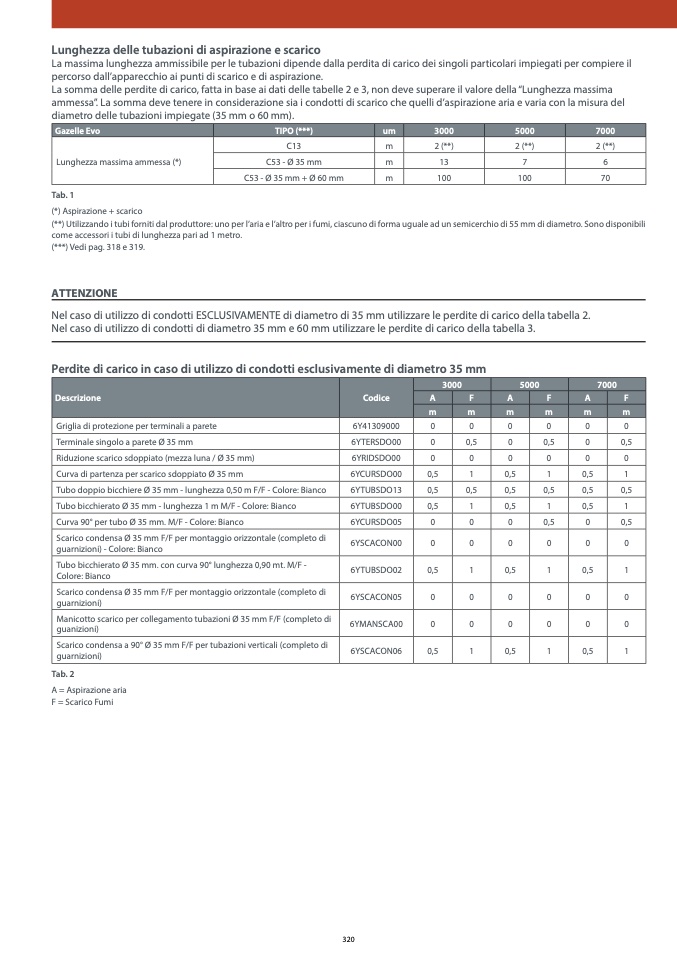

Lunghezza delle tubazioni di aspirazione e scarico
La massima lunghezza ammissibile per le tubazioni dipende dalla perdita di carico dei singoli particolari impiegati per compiere il
percorso dall’apparecchio ai punti di scarico e di aspirazione.
La somma delle perdite di carico, fatta in base ai dati delle tabelle 2 e 3, non deve superare il valore della “Lunghezza massima
ammessa”. La somma deve tenere in considerazione sia i condotti di scarico che quelli d’aspirazione aria e varia con la misura del
diametro delle tubazioni impiegate (35 mm o 60 mm).
Gazelle Evo
TIPO (***)
um
3000
5000
7000
C13
Lunghezza massima ammessa (*)
C53 - Ø 35 mm
C53 - Ø 35 mm + Ø 60 mm
Tab. 1
m
2 (**)
m
13
m
100
2 (**)
7
100
2 (**)
6
70
(*) Aspirazione + scarico
(**) Utilizzando i tubi forniti dal produttore: uno per l’aria e l’altro per i fumi, ciascuno di forma uguale ad un semicerchio di 55 mm di diametro. Sono disponibili
come accessori i tubi di lunghezza pari ad 1 metro.
(***) Vedi pag. 318 e 319.
ATTENZIONE
Nel caso di utilizzo di condotti ESCLUSIVAMENTE di diametro di 35 mm utilizzare le perdite di carico della tabella 2.
Nel caso di utilizzo di condotti di diametro 35 mm e 60 mm utilizzare le perdite di carico della tabella 3.
Perdite di carico in caso di utilizzo di condotti esclusivamente di diametro 35 mm
Descrizione
Codice
3000
5000
7000
A
F
A
F
A
F
m
m
m
m
m
m
Griglia di protezione per terminali a parete
Terminale singolo a parete Ø 35 mm
Riduzione scarico sdoppiato (mezza luna / Ø 35 mm)
Curva di partenza per scarico sdoppiato Ø 35 mm
Tubo doppio bicchiere Ø 35 mm - lunghezza 0,50 m F/F - Colore: Bianco
Tubo bicchierato Ø 35 mm - lunghezza 1 m M/F - Colore: Bianco
Curva 90° per tubo Ø 35 mm. M/F - Colore: Bianco
Scarico condensa Ø 35 mm F/F per montaggio orizzontale (completo di
guarnizioni) - Colore: Bianco
Tubo bicchierato Ø 35 mm. con curva 90° lunghezza 0,90 mt. M/F -
Colore: Bianco
Scarico condensa Ø 35 mm F/F per montaggio orizzontale (completo di
guarnizioni)
Manicotto scarico per collegamento tubazioni Ø 35 mm F/F (completo di
guanizioni)
Scarico condensa a 90° Ø 35 mm F/F per tubazioni verticali (completo di
guarnizioni)
Tab. 2
A = Aspirazione aria
F = Scarico Fumi
6Y41309000
0
6YTERSDO00
0
6YRIDSDO00
0
6YCURSDO00
0,5
6YTUBSDO13
0,5
6YTUBSDO00
0,5
6YCURSDO05
0
6YSCACON00
0
6YTUBSDO02
0,5
6YSCACON05
0
0
0
0
0
0
0,5
0
0,5
0
0,5
0
0
0
0
0
1
0,5
1
0,5
1
0,5
0,5
0,5
0,5
0,5
1
0,5
1
0,5
1
0
0
0,5
0
0,5
0
0
0
0
0
1
0,5
1
0,5
1
0
0
0
0
0
6YMANSCA00
6YSCACON06
0
0
0,5
1
0
0
0
0
0,5
1
0,5
1
