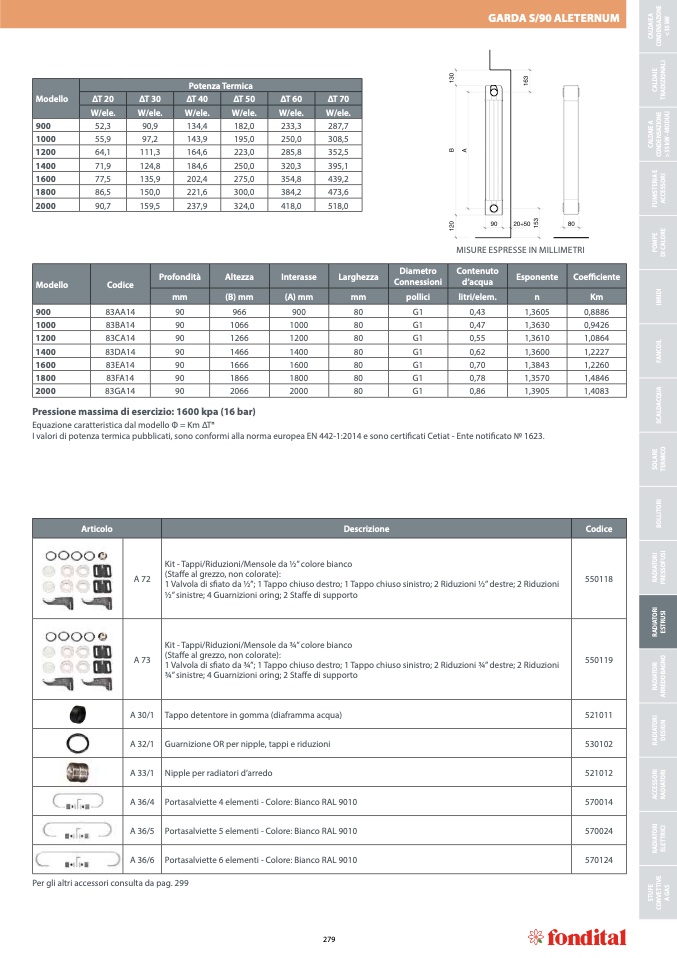

GARDA S/90 ALETERNUM
C
A
L
D
A
I
E
A
C
O
N
D
E
N
S
A
Z
I
O
N
E
<
3
5
k
W
Modello
Potenza Termica
ΔT 20
ΔT 30
ΔT 40
ΔT 50
ΔT 60
ΔT 70
W/ele.
W/ele.
W/ele.
W/ele.
W/ele.
W/ele.
900
52,3
90,9
134,4
182,0
233,3
287,7
1000
55,9
97,2
143,9
195,0
250,0
308,5
1200
64,1
111,3
164,6
223,0
285,8
352,5
1400
71,9
124,8
184,6
250,0
320,3
395,1
1600
77,5
135,9
202,4
275,0
354,8
439,2
1800
86,5
150,0
221,6
300,0
384,2
473,6
2000
90,7
159,5
237,9
324,0
418,0
518,0
MISURE ESPRESSE IN MILLIMETRI
Modello
Codice
Profondità
Altezza
Interasse
Larghezza
Diametro
Connessioni
Contenuto
d’acqua
Esponente
Coefficiente
mm
(B) mm
(A) mm
mm
pollici
litri/elem.
n
Km
900
83AA14
90
966
900
80
G1
0,43
1,3605
0,8886
1000
83BA14
90
1066
1000
80
G1
0,47
1,3630
0,9426
1200
83CA14
90
1266
1200
80
G1
0,55
1,3610
1,0864
1400
83DA14
90
1466
1400
80
G1
0,62
1,3600
1,2227
1600
83EA14
90
1666
1600
80
G1
0,70
1,3843
1,2260
1800
83FA14
90
1866
1800
80
G1
0,78
1,3570
1,4846
2000
83GA14
90
2066
2000
80
G1
0,86
1,3905
1,4083
Pressione massima di esercizio: 1600 kpa (16 bar)
Equazione caratteristica dal modello Φ = Km ΔT
n
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certi
ficati Cetiat - Ente notificato No 1623.
Articolo
Descrizione
Codice
A 72
Kit - Tappi/Riduzioni/Mensole da
1⁄2” colore bianco
(Sta
ffe al grezzo, non colorate):
1 Valvola di sfiato da 1⁄2”; 1 Tappo chiuso destro; 1 Tappo chiuso sinistro; 2 Riduzioni
1⁄2” destre; 2 Riduzioni
1⁄2” sinistre; 4 Guarnizioni oring; 2 Sta
ffe di supporto
550118
A 73
Kit - Tappi/Riduzioni/Mensole da
3⁄4” colore bianco
(Sta
ffe al grezzo, non colorate):
1 Valvola di sfiato da 3⁄4”; 1 Tappo chiuso destro; 1 Tappo chiuso sinistro; 2 Riduzioni
3⁄4” destre; 2 Riduzioni
3⁄4” sinistre; 4 Guarnizioni oring; 2 Sta
ffe di supporto
550119
A 30/1
Tappo detentore in gomma (diaframma acqua)
521011
A 32/1
Guarnizione OR per nipple, tappi e riduzioni
530102
A 33/1
Nipple per radiatori d’arredo
521012
A 36/4
Portasalviette 4 elementi - Colore: Bianco RAL 9010
570014
A 36/5
Portasalviette 5 elementi - Colore: Bianco RAL 9010
570024
A 36/6
Portasalviette 6 elementi - Colore: Bianco RAL 9010
570124
Per gli altri accessori consulta da pag. 299
279
