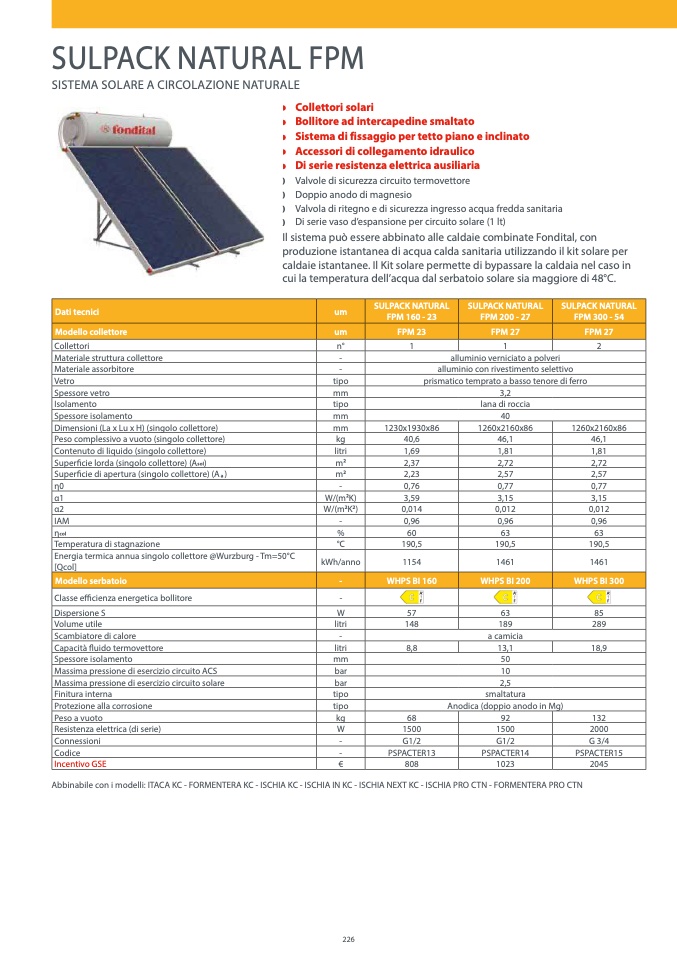

SULPACK NATURAL FPM

SISTEMA SOLARE A CIRCOLAZIONE NATURALE

Z

Collettori solari

Z

Bollitore ad intercapedine smaltato

Z

Sistema di fissaggio per tetto piano e inclinato

Z

Accessori di collegamento idraulico

Z

Di serie resistenza elettrica ausiliaria

e

Valvole di sicurezza circuito termovettore

e

Doppio anodo di magnesio

e

Valvola di ritegno e di sicurezza ingresso acqua fredda sanitaria

e

Di serie vaso d’espansione per circuito solare (1 lt)

Il sistema pu

ò essere abbinato alle caldaie combinate Fondital, con

produzione istantanea di acqua calda sanitaria utilizzando il kit solare per

caldaie istantanee. Il Kit solare permette di bypassare la caldaia nel caso in

cui la temperatura dell’acqua dal serbatoio solare sia maggiore di 48°C.

Dati tecnici

um

SULPACK NATURAL

FPM 160 - 23

SULPACK NATURAL

FPM 200 - 27

SULPACK NATURAL

FPM 300 - 54

Modello collettore

um

FPM 23

FPM 27

FPM 27

Collettori

n°

1

1

2

Materiale struttura collettore

-

alluminio verniciato a polveri

Materiale assorbitore

-

alluminio con rivestimento selettivo

Vetro

tipo

prismatico temprato a basso tenore di ferro

Spessore vetro

mm

3,2

Isolamento

tipo

lana di roccia

Spessore isolamento

mm

40

Dimensioni (La x Lu x H) (singolo collettore)

mm

1230x1930x86

1260x2160x86

1260x2160x86

Peso complessivo a vuoto (singolo collettore)

kg

40,6

46,1

46,1

Contenuto di liquido (singolo collettore)

litri

1,69

1,81

1,81

Superficie lorda (singolo collettore) (A

sol

)

m

2

2,37

2,72

2,72

Superficie di apertura (singolo collettore) (A

a

)

m

2

2,23

2,57

2,57

η0

-

0,76

0,77

0,77

α1

W/(m

2

K)

3,59

3,15

3,15

α2

W/(m

2

K

2

)

0,014

0,012

0,012

IAM

-

0,96

0,96

0,96

η

col

%

60

63

63

Temperatura di stagnazione

°C

190,5

190,5

190,5

Energia termica annua singolo collettore @Wurzburg - Tm=50°C

[Qcol]

kWh/anno

1154

1461

1461

Modello serbatoio

-

WHPS BI 160

WHPS BI 200

WHPS BI 300

Classe e

fficienza energetica bollitore

-

Dispersione S

W

57

63

85

Volume utile

litri

148

189

289

Scambiatore di calore

-

a camicia

Capacit

à fluido termovettore

litri

8,8

13,1

18,9

Spessore isolamento

mm

50

Massima pressione di esercizio circuito ACS

bar

10

Massima pressione di esercizio circuito solare

bar

2,5

Finitura interna

tipo

smaltatura

Protezione alla corrosione

tipo

Anodica (doppio anodo in Mg)

Peso a vuoto

kg

68

92

132

Resistenza elettrica (di serie)

W

1500

1500

2000

Connessioni

-

G1/2

G1/2

G 3/4

Codice

-

PSPACTER13

PSPACTER14

PSPACTER15

Incentivo GSE

€

808

1023

2045

Abbinabile con i modelli: ITACA KC - FORMENTERA KC - ISCHIA KC - ISCHIA IN KC - ISCHIA NEXT KC - ISCHIA PRO CTN - FORMENTERA PRO CTN

226
