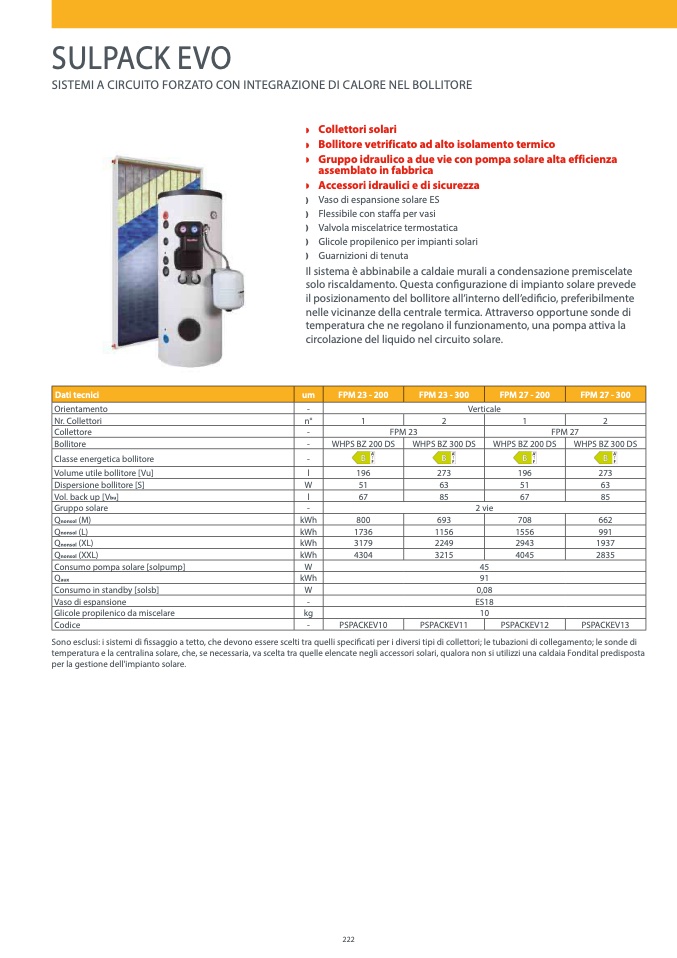

SULPACK EVO
SISTEMI A CIRCUITO FORZATO CON INTEGRAZIONE DI CALORE NEL BOLLITORE
Z
Collettori solari
Z
Bollitore vetrificato ad alto isolamento termico
Z
Gruppo idraulico a due vie con pompa solare alta efficienza
assemblato in fabbrica
Z
Accessori idraulici e di sicurezza
e
Vaso di espansione solare ES
e
Flessibile con staffa per vasi
e
Valvola miscelatrice termostatica
e
Glicole propilenico per impianti solari
e
Guarnizioni di tenuta
Il sistema
è abbinabile a caldaie murali a condensazione premiscelate
solo riscaldamento. Questa con
figurazione di impianto solare prevede
il posizionamento del bollitore all’interno dell’edificio, preferibilmente
nelle vicinanze della centrale termica. Attraverso opportune sonde di
temperatura che ne regolano il funzionamento, una pompa attiva la
circolazione del liquido nel circuito solare.
Dati tecnici
um
FPM 23 - 200
FPM 23 - 300
FPM 27 - 200
FPM 27 - 300
Orientamento
-
Verticale
Nr. Collettori
n°
1
2
1
2
Collettore
-
FPM 23
FPM 27
Bollitore
-
WHPS BZ 200 DS
WHPS BZ 300 DS
WHPS BZ 200 DS
WHPS BZ 300 DS
Classe energetica bollitore
-
Volume utile bollitore [Vu]
l
196
273
196
273
Dispersione bollitore [S]
W
51
63
51
63
Vol. back up [V
bu
]
l
67
85
67
85
Gruppo solare
-
2 vie
Q
nonsol
(M)
kWh
800
693
708
662
Q
nonsol
(L)
kWh
1736
1156
1556
991
Q
nonsol
(XL)
kWh
3179
2249
2943
1937
Q
nonsol
(XXL)
kWh
4304
3215
4045
2835
Consumo pompa solare [solpump]
W
45
Q
aux
kWh
91
Consumo in standby [solsb]
W
0,08
Vaso di espansione
-
ES18
Glicole propilenico da miscelare
kg
10
Codice
-
PSPACKEV10
PSPACKEV11
PSPACKEV12
PSPACKEV13
Sono esclusi: i sistemi di fissaggio a tetto, che devono essere scelti tra quelli speci
ficati per i diversi tipi di collettori; le tubazioni di collegamento; le sonde di
temperatura e la centralina solare, che, se necessaria, va scelta tra quelle elencate negli accessori solari, qualora non si utilizzi una caldaia Fondital predisposta
per la gestione dell'impianto solare.
222
