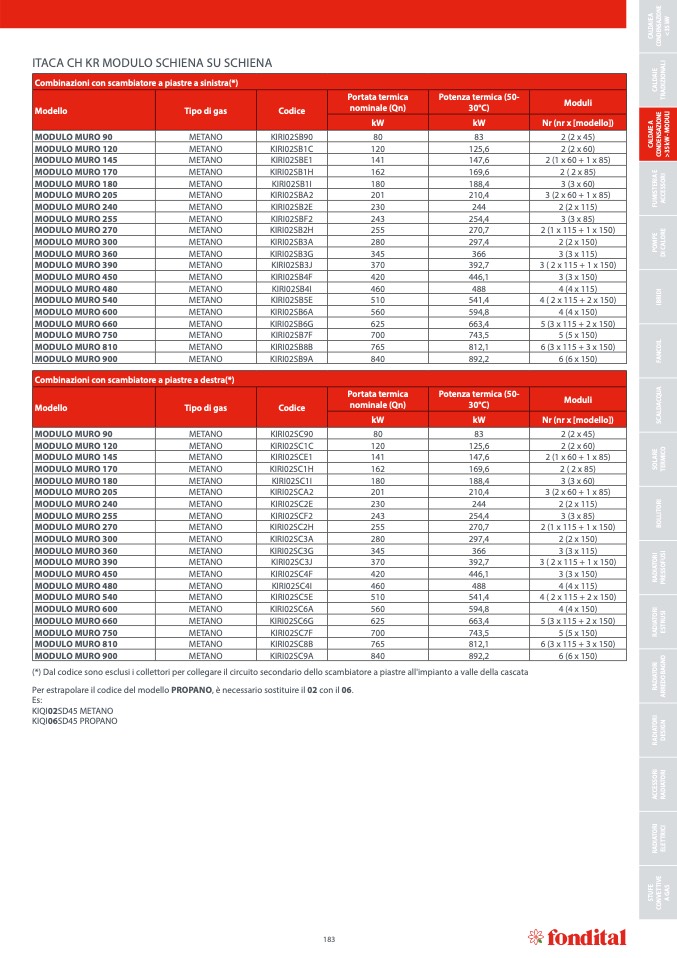

ITACA CH KR MODULO SCHIENA SU SCHIENA
Combinazioni con scambiatore a piastre a sinistra(*)
Modello
Tipo di gas
Codice
Portata termica
nominale (Qn)
Potenza termica (50-
30°C)
Moduli
kW
kW
Nr (nr x [modello])
MODULO MURO 90
METANO
KIRI02SB90
80
83
2 (2 x 45)
MODULO MURO 120
METANO
KIRI02SB1C
120
125,6
2 (2 x 60)
MODULO MURO 145
METANO
KIRI02SBE1
141
147,6
2 (1 x 60 + 1 x 85)
MODULO MURO 170
METANO
KIRI02SB1H
162
169,6
2 ( 2 x 85)
MODULO MURO 180
METANO
KIRI02SB1I
180
188,4
3 (3 x 60)
MODULO MURO 205
METANO
KIRI02SBA2
201
210,4
3 (2 x 60 + 1 x 85)
MODULO MURO 240
METANO
KIRI02SB2E
230
244
2 (2 x 115)
MODULO MURO 255
METANO
KIRI02SBF2
243
254,4
3 (3 x 85)
MODULO MURO 270
METANO
KIRI02SB2H
255
270,7
2 (1 x 115 + 1 x 150)
MODULO MURO 300
METANO
KIRI02SB3A
280
297,4
2 (2 x 150)
MODULO MURO 360
METANO
KIRI02SB3G
345
366
3 (3 x 115)
MODULO MURO 390
METANO
KIRI02SB3J
370
392,7
3 ( 2 x 115 + 1 x 150)
MODULO MURO 450
METANO
KIRI02SB4F
420
446,1
3 (3 x 150)
MODULO MURO 480
METANO
KIRI02SB4I
460
488
4 (4 x 115)
MODULO MURO 540
METANO
KIRI02SB5E
510
541,4
4 ( 2 x 115 + 2 x 150)
MODULO MURO 600
METANO
KIRI02SB6A
560
594,8
4 (4 x 150)
MODULO MURO 660
METANO
KIRI02SB6G
625
663,4
5 (3 x 115 + 2 x 150)
MODULO MURO 750
METANO
KIRI02SB7F
700
743,5
5 (5 x 150)
MODULO MURO 810
METANO
KIRI02SB8B
765
812,1
6 (3 x 115 + 3 x 150)
MODULO MURO 900
METANO
KIRI02SB9A
840
892,2
6 (6 x 150)
Combinazioni con scambiatore a piastre a destra(*)
Modello
Tipo di gas
Codice
Portata termica
nominale (Qn)
Potenza termica (50-
30°C)
Moduli
kW
kW
Nr (nr x [modello])
MODULO MURO 90
METANO
KIRI02SC90
80
83
2 (2 x 45)
MODULO MURO 120
METANO
KIRI02SC1C
120
125,6
2 (2 x 60)
MODULO MURO 145
METANO
KIRI02SCE1
141
147,6
2 (1 x 60 + 1 x 85)
MODULO MURO 170
METANO
KIRI02SC1H
162
169,6
2 ( 2 x 85)
MODULO MURO 180
METANO
KIRI02SC1I
180
188,4
3 (3 x 60)
MODULO MURO 205
METANO
KIRI02SCA2
201
210,4
3 (2 x 60 + 1 x 85)
MODULO MURO 240
METANO
KIRI02SC2E
230
244
2 (2 x 115)
MODULO MURO 255
METANO
KIRI02SCF2
243
254,4
3 (3 x 85)
MODULO MURO 270
METANO
KIRI02SC2H
255
270,7
2 (1 x 115 + 1 x 150)
MODULO MURO 300
METANO
KIRI02SC3A
280
297,4
2 (2 x 150)
MODULO MURO 360
METANO
KIRI02SC3G
345
366
3 (3 x 115)
MODULO MURO 390
METANO
KIRI02SC3J
370
392,7
3 ( 2 x 115 + 1 x 150)
MODULO MURO 450
METANO
KIRI02SC4F
420
446,1
3 (3 x 150)
MODULO MURO 480
METANO
KIRI02SC4I
460
488
4 (4 x 115)
MODULO MURO 540
METANO
KIRI02SC5E
510
541,4
4 ( 2 x 115 + 2 x 150)
MODULO MURO 600
METANO
KIRI02SC6A
560
594,8
4 (4 x 150)
MODULO MURO 660
METANO
KIRI02SC6G
625
663,4
5 (3 x 115 + 2 x 150)
MODULO MURO 750
METANO
KIRI02SC7F
700
743,5
5 (5 x 150)
MODULO MURO 810
METANO
KIRI02SC8B
765
812,1
6 (3 x 115 + 3 x 150)
MODULO MURO 900
METANO
KIRI02SC9A
840
892,2
6 (6 x 150)
(*) Dal codice sono esclusi i collettori per collegare il circuito secondario dello scambiatore a piastre all'impianto a valle della cascata
Per estrapolare il codice del modello PROPANO,
è necessario sostituire il 02 con il 06.
Es:
KIQI02SD45 METANO
KIQI06SD45 PROPANO
