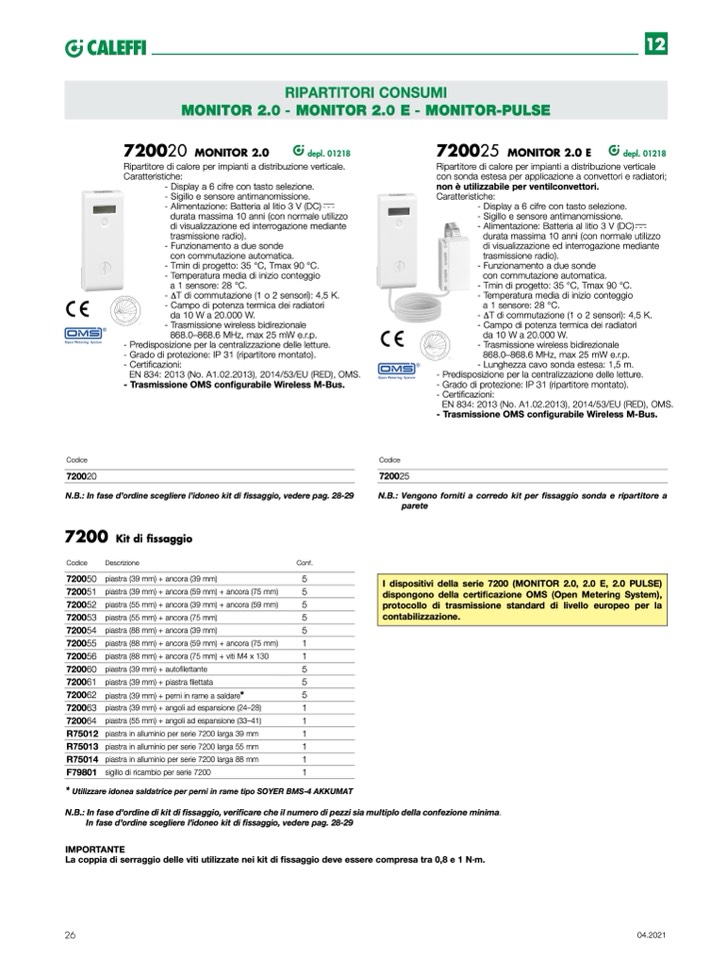

RIPARTITORI CONSUMI
MONITOR 2.0 - MONITOR 2.0 E - MONITOR-PULSE
720020
MONITOR 2.0
depl. 01218
Ripartitore di calore per impianti a distribuzione verticale.
Caratteristiche:
- Display a 6 cifre con tasto selezione.
- Sigillo e sensore antimanomissione.
- Alimentazione: Batteria al litio 3 V (DC)
durata massima 10 anni (con normale utilizzo
di visualizzazione ed interrogazione mediante
trasmissione radio).
- Funzionamento a due sonde
con commutazione automatica.
- Tmin di progetto: 35 °C, Tmax 90 °C.
- Temperatura media di inizio conteggio
a 1 sensore: 28 °C.
- DT di commutazione (1 o 2 sensori): 4,5 K.
- Campo di potenza termica dei radiatori
da 10 W a 20.000 W.
- Trasmissione wireless bidirezionale
868.0–868.6 MHz, max 25 mW e.r.p.
- Predisposizione per la centralizzazione delle letture.
- Grado di protezione: IP 31 (ripartitore montato).
- Certificazioni:
EN 834: 2013 (No. A1.02.2013), 2014/53/EU (RED), OMS.
- Trasmissione OMS configurabile Wireless M-Bus.
720025
MONITOR 2.0 E
depl. 01218
Ripartitore di calore per impianti a distribuzione verticale
con sonda estesa per applicazione a convettori e radiatori;
non è utilizzabile per ventilconvettori.
Caratteristiche:
- Display a 6 cifre con tasto selezione.
- Sigillo e sensore antimanomissione.
- Alimentazione: Batteria al litio 3 V (DC)
durata massima 10 anni (con normale utilizzo
di visualizzazione ed interrogazione mediante
trasmissione radio).
- Funzionamento a due sonde
con commutazione automatica.
- Tmin di progetto: 35 °C, Tmax 90 °C.
- Temperatura media di inizio conteggio
a 1 sensore: 28 °C.
- DT di commutazione (1 o 2 sensori): 4,5 K.
- Campo di potenza termica dei radiatori
da 10 W a 20.000 W.
- Trasmissione wireless bidirezionale
868.0–868.6 MHz, max 25 mW e.r.p.
- Lunghezza cavo sonda estesa: 1,5 m.
- Predisposizione per la centralizzazione delle letture.
- Grado di protezione: IP 31 (ripartitore montato).
- Certificazioni:
EN 834: 2013 (No. A1.02.2013), 2014/53/EU (RED), OMS.
- Trasmissione OMS configurabile Wireless M-Bus.
12
Codice
720020
Codice
720025
N.B.: In fase d’ordine scegliere l’idoneo kit di fissaggio, vedere pag. 28-29
7200
Kit di fissaggio
Codice
Descrizione
720050 piastra (39
720051 piastra (39
720052 piastra (55
720053 piastra (55
720054 piastra (88
720055 piastra (88
720056 piastra (88
720060 piastra (39
720061 piastra (39
720062 piastra (39
720063 piastra (39
720064 piastra (55
mm) + ancora (39 mm)
mm) + ancora (59 mm)
mm) + ancora (39 mm)
mm) + ancora (75 mm)
mm) + ancora (39 mm)
mm) + ancora (59 mm)
mm) + ancora (75 mm)
mm) + autofilettante
mm) + piastra filettata
Conf.
5
+ ancora (75 mm)
5
+ ancora (59 mm)
5
5
5
+ ancora (75 mm)
1
+ viti M4 x 130
1
5
5
mm) + perni in rame a saldare*
5
mm) + angoli ad espansione (24–28)
1
mm) + angoli ad espansione (33–41)
1
R75012 piastra in alluminio per serie 7200 larga 39 mm
1
R75013 piastra in alluminio per serie 7200 larga 55 mm
1
R75014 piastra in alluminio per serie 7200 larga 88 mm
1
F79801 sigillo di ricambio per serie 7200
1
* Utilizzare idonea saldatrice per perni in rame tipo SOYER BMS-4 AKKUMAT
N.B.: In fase d’ordine di kit di fissaggio, verificare che il numero di pezzi sia multiplo della confezione minima.
In fase d’ordine scegliere l’idoneo kit di fissaggio, vedere pag. 28-29
IMPORTANTE
La coppia di serraggio delle viti utilizzate nei kit di fissaggio deve essere compresa tra 0,8 e 1 N·m.
26
04.2021
N.B.: Vengono forniti a corredo kit per fissaggio sonda e ripartitore a
parete
I dispositivi della serie 7200 (MONITOR 2.0, 2.0 E, 2.0 PULSE)
dispongono della certificazione OMS (Open Metering System),
protocollo di trasmissione standard di livello europeo per la
contabilizzazione.
