CODE

DIM

dxdxg [mmxin.]

D

[mm]

L

[mm]

I

[mm]

H

[mm]

PN

[bar]

PACK [UMV]

RIF. 2

1023025002001

25x25x1/2”

55

86

62

30

16

25

1023032002001

32x32x1/2”

63

96

70

35

16

20

1023032003001

32x32x3/4”

63

96

70

36

16

20

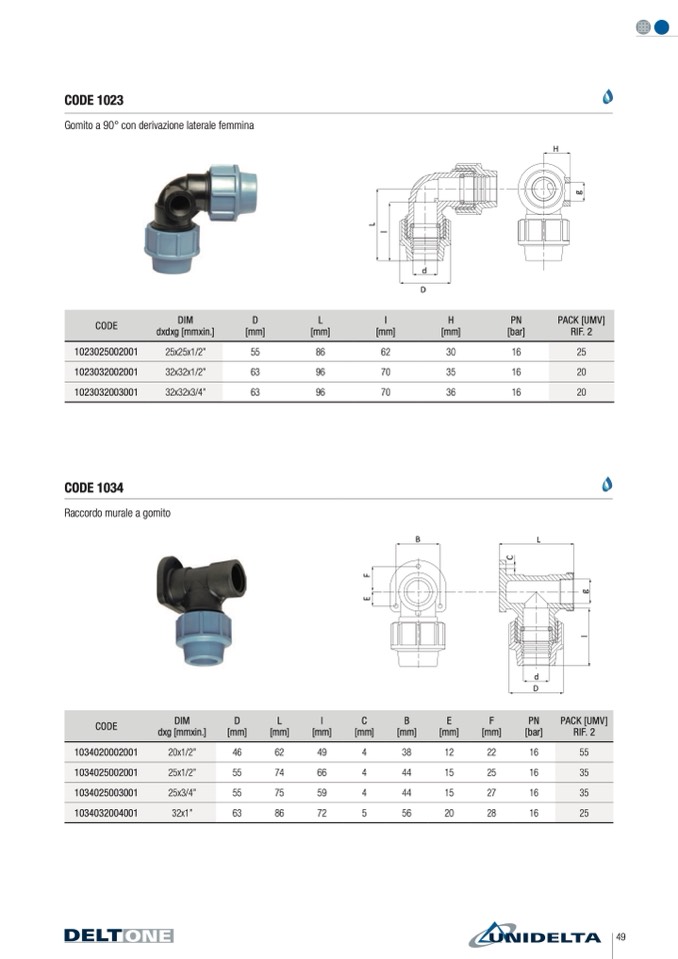

CODE 1023

Gomito a 90° con derivazione laterale femmina

CODE 1034

Raccordo murale a gomito

d

D

B

L

H

49

l

E

F

C

L

g

g

l

d

D

CODE

DIM

dxg [mmxin.]

D

[mm]

L

[mm]

I

[mm]

C

[mm]

B

[mm]

E

[mm]

F

[mm]

PN

[bar]

PACK [UMV]

RIF. 2

1034020002001

20x1/2”

46

62

49

4

38

12

22

16

55

1034025002001

25x1/2”

55

74

66

4

44

15

25

16

35

1034025003001

25x3/4”

55

75

59

4

44

15

27

16

35

1034032004001

32x1”

63

86

72

5

56

20

28

16

25
