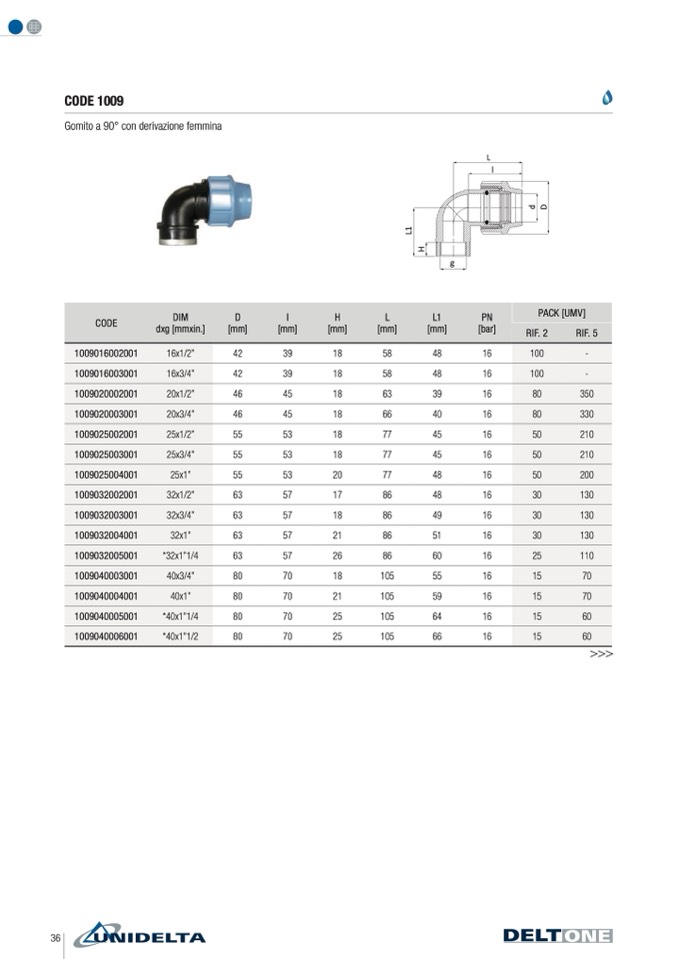

CODE 1009

Gomito a 90° con derivazione femmina

L

l

g

>>>

L

1

H

d

D

CODE

DIM

dxg [mmxin.]

D

[mm]

I

[mm]

H

[mm]

L

[mm]

L1

[mm]

PN

[bar]

PACK [UMV]

RIF. 2

RIF. 5

1009016002001

16x1/2”

42

39

18

58

48

16

100

-

1009016003001

16x3/4”

42

39

18

58

48

16

100

-

1009020002001

20x1/2”

46

45

18

63

39

16

80

350

1009020003001

20x3/4”

46

45

18

66

40

16

80

330

1009025002001

25x1/2”

55

53

18

77

45

16

50

210

1009025003001

25x3/4”

55

53

18

77

45

16

50

210

1009025004001

25x1”

55

53

20

77

48

16

50

200

1009032002001

32x1/2”

63

57

17

86

48

16

30

130

1009032003001

32x3/4”

63

57

18

86

49

16

30

130

1009032004001

32x1”

63

57

21

86

51

16

30

130

1009032005001

*32x1”1/4

63

57

26

86

60

16

25

110

1009040003001

40x3/4”

80

70

18

105

55

16

15

70

1009040004001

40x1”

80

70

21

105

59

16

15

70

1009040005001

*40x1”1/4

80

70

25

105

64

16

15

60

1009040006001

*40x1”1/2

80

70

25

105

66

16

15

60
