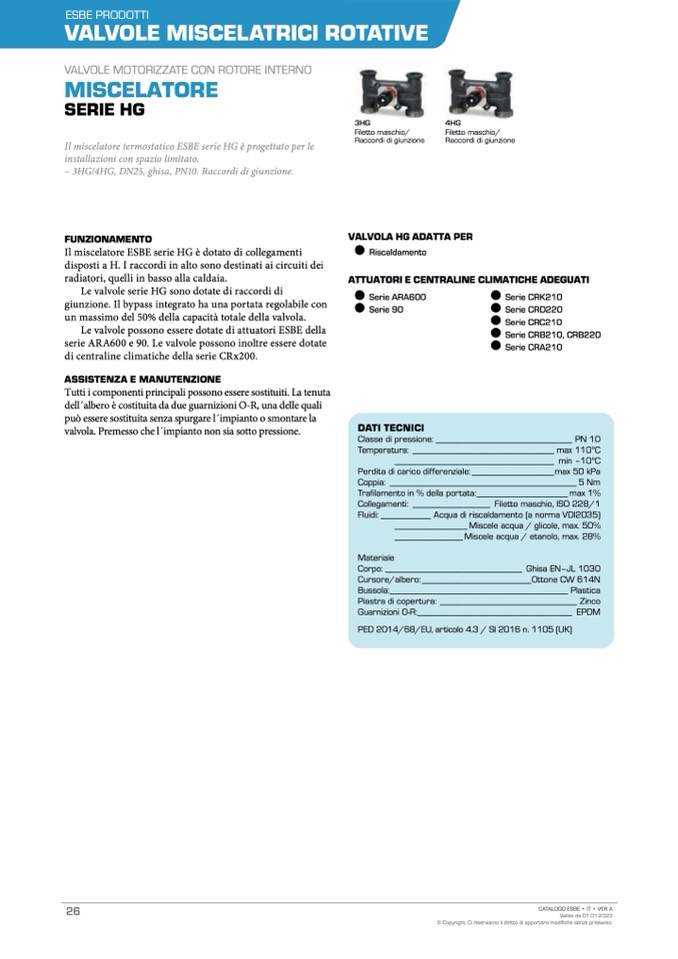

ESBE PRODOTTI

VALVOLE MISCELATRICI ROTATIVE

VALVOLE MOTORIZZATE CON ROTORE INTERNO

MISCELATORE

SERIE HG

Il miscelatore termostatico ESBE serie HG

è progettato per le

installazioni con spazio limitato.

– 3HG/4HG, DN25, ghisa, PN10. Raccordi di giunzione.

FUNZIONAMENTO

Il miscelatore ESBE serie HG è dotato di collegamenti

disposti a H. I raccordi in alto sono destinati ai circuiti dei

radiatori, quelli in basso alla caldaia.

Le valvole serie HG sono dotate di raccordi di

giunzione. Il bypass integrato ha una portata regolabile con

un massimo del 50% della capacità totale della valvola.

Le valvole possono essere dotate di attuatori ESBE della

serie ARA600 e 90. Le valvole possono inoltre essere dotate

di centraline climatiche della serie CRx200.

ASSISTENZA E MANUTENZIONE

Tutti i componenti principali possono essere sostituiti. La tenuta

dell ́albero è costituita da due guarnizioni O-R, una delle quali

può essere sostituita senza spurgare l ́impianto o smontare la

valvola. Premesso che l ́impianto non sia sotto pressione.

3HG

Filetto maschio/

Raccordi di giunzione

4HG

Filetto maschio/

Raccordi di giunzione

VALVOLA HG ADATTA PER

Riscaldamento

ATTUATORI E CENTRALINE CLIMATICHE ADEGUATI

Serie ARA600

Serie 90

DATI TECNICI

Serie CRK210

Serie CRD220

Serie CRC210

Serie CRB210, CRB220

Serie CRA210

Classe di pressione: ______________________________ PN 10

Temperatura: _______________________________ max 110°C

___________________________________ min –10°C

Perdita di carico differenziale: __________________max 50 kPa

Coppia: _________________________________________ 5 Nm

Trafilamento in % della portata:____________________ max 1%

Collegamenti: _________________ Filetto maschio, ISO 228/1

Fluidi: ___________ Acqua di riscaldamento (a norma VDI2035)

________________ Miscele acqua / glicole, max. 50%

_______________ Miscele acqua / etanolo, max. 28%

Materiale

Corpo: ______________________________ Ghisa EN–JL 1030

Cursore/albero: ________________________Ottone CW 614N

Bussola: _______________________________________ Plastica

Piastra di copertura: ______________________________ Zinco

Guarnizioni O-R:__________________________________ EPDM

PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)

CATALOGO ESBE • IT • VER A

Valido da 01.01.2023
