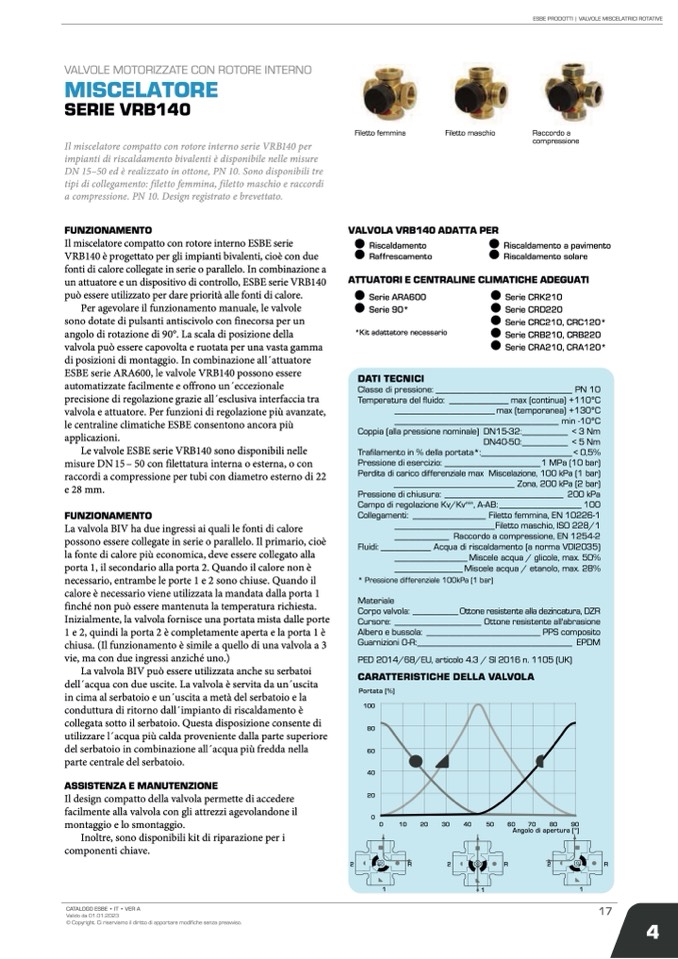

VALVOLA VRB140 ADATTA PER
Riscaldamento
Raffrescamento
ATTUATORI E CENTRALINE CLIMATICHE ADEGUATI
Serie ARA600
Serie 90*
*Kit adattatore necessario
DATI TECNICI
Serie CRK210
Serie CRD220
Serie CRC210, CRC120*
Serie CRB210, CRB220
Serie CRA210, CRA120*
ESBE PRODOTTI | VALVOLE MISCELATRICI ROTATIVE
VALVOLE MOTORIZZATE CON ROTORE INTERNO
MISCELATORE
SERIE VRB140
Il miscelatore compatto con rotore interno serie VRB140 per
impianti di riscaldamento bivalenti è disponibile nelle misure
DN 15–50 ed è realizzato in ottone, PN 10. Sono disponibili tre
tipi di collegamento: filetto femmina, filetto maschio e raccordi
a compressione. PN 10. Design registrato e brevettato.
FUNZIONAMENTO
Il miscelatore compatto con rotore interno ESBE serie
VRB140 è progettato per gli impianti bivalenti, cioè con due
fonti di calore collegate in serie o parallelo. In combinazione a
un attuatore e un dispositivo di controllo, ESBE serie VRB140
può essere utilizzato per dare priorità alle fonti di calore.
Per agevolare il funzionamento manuale, le valvole
sono dotate di pulsanti antiscivolo con finecorsa per un
angolo di rotazione di 90°. La scala di posizione della
valvola può essere capovolta e ruotata per una vasta gamma
di posizioni di montaggio. In combinazione all ́attuatore
ESBE serie ARA600, le valvole VRB140 possono essere
automatizzate facilmente e offrono un ́eccezionale
precisione di regolazione grazie all ́esclusiva interfaccia tra
valvola e attuatore. Per funzioni di regolazione più avanzate,
le centraline climatiche ESBE consentono ancora più
applicazioni.
Le valvole ESBE serie VRB140 sono disponibili nelle
misure DN 15 – 50 con filettatura interna o esterna, o con
raccordi a compressione per tubi con diametro esterno di 22
e 28 mm.
FUNZIONAMENTO
La valvola BIV ha due ingressi ai quali le fonti di calore
possono essere collegate in serie o parallelo. Il primario, cioè
la fonte di calore più economica, deve essere collegato alla
porta 1, il secondario alla porta 2. Quando il calore non è
necessario, entrambe le porte 1 e 2 sono chiuse. Quando il
calore è necessario viene utilizzata la mandata dalla porta 1
finché non può essere mantenuta la temperatura richiesta.
Inizialmente, la valvola fornisce una portata mista dalle porte
1 e 2, quindi la porta 2 è completamente aperta e la porta 1 è
chiusa. (Il funzionamento è simile a quello di una valvola a 3
vie, ma con due ingressi anziché uno.)
La valvola BIV può essere utilizzata anche su serbatoi
dell ́acqua con due uscite. La valvola è servita da un ́uscita
in cima al serbatoio e un ́uscita a metà del serbatoio e la
conduttura di ritorno dall ́impianto di riscaldamento è
collegata sotto il serbatoio. Questa disposizione consente di
utilizzare l ́acqua più calda proveniente dalla parte superiore
del serbatoio in combinazione all ́acqua più fredda nella
parte centrale del serbatoio.
ASSISTENZA E MANUTENZIONE
Il design compatto della valvola permette di accedere
facilmente alla valvola con gli attrezzi agevolandone il
montaggio e lo smontaggio.
Inoltre, sono disponibili kit di riparazione per i
componenti chiave.
CATALOGO ESBE • IT • VER A
Valido da 01.01.2023
© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.
Filetto femmina
Filetto maschio
Raccordo a
compressione
Riscaldamento a pavimento
Riscaldamento solare
Classe di pressione: ______________________________ PN 10
Temperatura del fluido: _____________ max (continua) +110oC
______________________ max (temporanea) +130oC
____________________________________ min -10oC
Coppia (alla pressione nominale) DN15-32:__________ < 3 Nm
DN40-50:__________ < 5 Nm
Trafilamento in % della portata*:____________________< 0,5%
Pressione di esercizio: _____________________1 MPa (10 bar)
Perdita di carico differenziale max Miscelazione, 100 kPa (1 bar)
___________________________ Zona, 200 kPa (2 bar)
Pressione di chiusura: __________________________ 200 kPa
Campo di regolazione Kv/Kv
min
, A-AB: __________________ 100
Collegamenti: ________________ Filetto femmina, EN 10226-1
______________________Filetto maschio, ISO 228/1
____________ Raccordo a compressione, EN 1254-2
Fluidi: ___________ Acqua di riscaldamento (a norma VDI2035)
________________ Miscele acqua / glicole, max. 50%
_______________ Miscele acqua / etanolo, max. 28%
* Pressione differenziale 100kPa (1 bar)
Materiale
Corpo valvola: __________ Ottone resistente alla dezincatura, DZR
Cursore: ___________________ Ottone resistente all'abrasione
Albero e bussola: _________________________ PPS composito
Guarnizioni O-R:__________________________________ EPDM
PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)
CARATTERISTICHE DELLA VALVOLA
Portata [%]
100
80
60
40
20
0
0
10
20
30
40
50
60
70
80
90
Angolo di apertura [°]
2
R
2
R
2
R
1
1
1
17
4
